LED STRIPS | LINEAR LIGHTS FLEX STRIPS

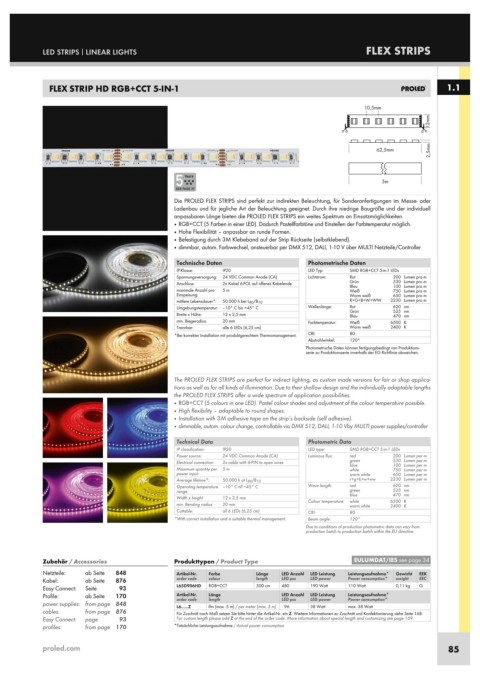

FLEX STRIP HD RGB+CCT 5-IN-1 1.1
Years
SEE PAGE 37
Die PROLED FLEX STRIPS sind perfekt zur indirekten Beleuchtung, für Sonderanfertigungen im Messe- oder
Ladenbau und für jegliche Art der Beleuchtung geeignet. Durch ihre niedrige Baugröße und der individuell
anpassbaren Länge bieten die PROLED FLEX STRIPS ein weites Spektrum an Einsatzmöglichkeiten.
■ RGB+CCT (5 Farben in einer LED). Dadurch Pastellfarbtöne und Einstellen der Farbtemperatur möglich.
■ Hohe Flexibilität – anpassbar an runde Formen.
■ Befestigung durch 3M Klebeband auf der Strip Rückseite (selbstklebend).
■ dimmbar, autom. Farbwechsel, ansteuerbar per DMX 512, DALI, 1-10 V über MULTI Netzteile/Controller
Technische Daten Photometrische Daten
IP-Klasse: IP20 LED Typ: SMD RGB+CCT 5-in-1 LEDs
Spannungsversorgung: 24 VDC Common Anode (CA) Lichtstrom: Rot 200 Lumen pro m
Anschluss: 2x Kabel 6-POL auf offenes Kabelende Grün 530 Lumen pro m
Blau
100 Lumen pro m
maximale Anzahl pro 5 m Weiß 750 Lumen pro m
Einspeisung: Warm weiß 650 Lumen pro m
mittlere Lebensdauer*: 50.000 h bei L 80 /B 10 R+G+B+W+WW 2230 Lumen pro m
Umgebungstemperatur: –10° C bis +45° C Wellenlänge: Rot 620 nm
Breite x Höhe: 12 x 2,5 mm Grün 525 nm
Blau
470 nm
min. Biegeradius: 20 mm Farbtemperatur: Weiß 6500 K
Trennbar: alle 6 LEDs (6,25 cm) Warm weiß 2400 K
*Bei korrekter Installation mit produktgerechtem Thermomanagement. CRI: 80
Abstrahlwinkel: 120°
Photometrische Daten können fertigungsbedingt von Produktions-
serie zu Produktionsserie innerhalb der EG Richtlinie abweichen.
The PROLED FLEX STRIPS are perfect for indirect lighting, as custom made versions for fair or shop applica-
tions as well as for all kinds of illumination. Due to their shallow design and the individually adaptable lengths
the PROLED FLEX STRIPS offer a wide spectrum of application possibilities.
■ RGB+CCT (5 colours in one LED). Pastel colour shades and adjustment of the colour temperature possible.
■ High flexibility – adaptable to round shapes.
■ Installation with 3M adhesive tape on the strip’s backside (self adhesive).
■ dimmable, autom. colour change, controllable via DMX 512, DALI, 1-10 Vby MULTI power supplies/controller
Technical Data Photometric Data
IP classification: IP20 LED type: SMD RGB+CCT 5-in-1 LEDs
Power source: 24 VDC Common Anode (CA) Luminous flux: red 200 Lumen per m
Electrical connection: 2x cable with 6-PIN to open wires green 530 Lumen per m
blue
100 Lumen per m
Maximum quantity per 5 m white 750 Lumen per m
power input: warm white 650 Lumen per m
Average lifetime*: 50.000 h at L 80 /B 10 r+g+b+w+ww 2230 Lumen per m
Operating temperature –10° C till +45° C Wave length: red 620 nm
range: green 525 nm
Width x height: 12 x 2,5 mm blue 470 nm
min. Bending radius: 20 mm Colour temperature: white 6500 K
2400 K
warm white
Cuttable: all 6 LEDs (6,25 cm) CRI: 80
*With correct installation and a suitable thermal management. Beam angle: 120°
Due to conditions of production photometric data can vary from
production batch to production batch within the EU directive.
Zubehör / Accessories Produkttypen / Product Type EULUMDAT/IES see page 34
Netzteile: ab Seite 848 Artikel-Nr. Farbe Länge LED Anzahl LED Leistung Leistungsaufnahme* Gewicht EEK
Kabel: ab Seite 876 order code colour length LED pcs LED power Power consumption* weight EEC
Easy Connect: Seite 93 L65D906HD RGB+CCT 500 cm 480 190 Watt 110 Watt 0,11 kg G
Profile: ab Seite 170 Artikel-Nr. Länge LED Anzahl LED Leistung Leistungsaufnahme*
length
order code
LED pcs
LED power
Power consumption*
power supplies: from page 848 L6......Z lfm (max. 5 m) / per meter (max. 5 m) 96 38 Watt max. 38 Watt
cables: from page 876 Für Zuschnitt nach Maß setzen Sie bitte hinter die Artikel-Nr. ein Z. Weitere Informationen zu Zuschnitt und Konfektionierung siehe Seite 168.
Easy Connect: page 93 For custom length please add Z at the end of the order code. More information about special length and customizing see page 169.
profiles: from page 170 *Tatsächliche Leistungsaufnahme / Actual power consumption
