FLEX STRIPS LED STRIPS | LINEAR LIGHTS

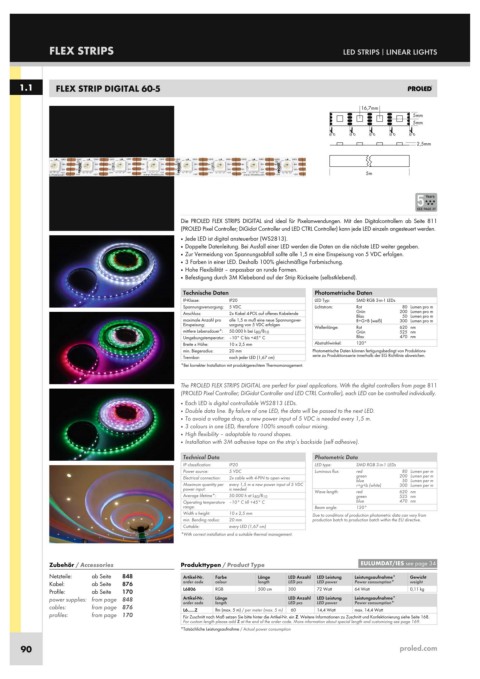

1.1 FLEX STRIP DIGITAL 60-5

Years
SEE PAGE 37
Die PROLED FLEX STRIPS DIGITAL sind ideal für Pixelanwendungen. Mit den Digitalcontrollern ab Seite 811
(PROLED Pixel Controller; DiGidot Controller und LED CTRL Controller) kann jede LED einzeln angesteuert werden.
■ Jede LED ist digital ansteuerbar (WS2813).
■ Doppelte Datenleitung. Bei Ausfall einer LED werden die Daten an die nächste LED weiter gegeben.
■ Zur Vermeidung von Spannungsabfall sollte alle 1,5 m eine Einspeisung von 5 VDC erfolgen.
■ 3 Farben in einer LED. Deshalb 100% gleichmäßige Farbmischung.
■ Hohe Flexibilität – anpassbar an runde Formen.
■ Befestigung durch 3M Klebeband auf der Strip Rückseite (selbstklebend).

Technische Daten Photometrische Daten
IP-Klasse: IP20 LED Typ: SMD RGB 3-in-1 LEDs
Spannungsversorgung: 5 VDC Lichtstrom: Rot 80 Lumen pro m
Anschluss: 2x Kabel 4-POL auf offenes Kabelende Grün 200 Lumen pro m
Blau
50 Lumen pro m
maximale Anzahl pro alle 1,5 m muß eine neue Spannungsver- R+G+B (weiß) 300 Lumen pro m
Einspeisung: sorgung von 5 VDC erfolgen Wellenlänge: Rot 620 nm
mittlere Lebensdauer*: 50.000 h bei L 80 /B 10 Grün 525 nm
Umgebungstemperatur: –10° C bis +45° C Blau 470 nm
Breite x Höhe: 10 x 2,5 mm Abstrahlwinkel: 120°
min. Biegeradius: 20 mm Photometrische Daten können fertigungsbedingt von Produktions-
Trennbar: nach jeder LED (1,67 cm) serie zu Produktionsserie innerhalb der EG Richtlinie abweichen.
*Bei korrekter Installation mit produktgerechtem Thermomanagement.
The PROLED FLEX STRIPS DIGITAL are perfect for pixel applications. With the digital controllers from page 811
(PROLED Pixel Controller; DiGidot Controller and LED CTRL Controller), each LED can be controlled individually.
■ Each LED is digital controllable WS2813 LEDs.
■ Double data line. By failure of one LED, the data will be passed to the next LED.
■ To avoid a voltage drop, a new power input of 5 VDC is needed every 1,5 m.
■ 3 colours in one LED, therefore 100% smooth colour mixing.
■ High flexibility – adaptable to round shapes.
■ Installation with 3M adhesive tape on the strip’s backside (self adhesive).
Technical Data Photometric Data
IP classification: IP20 LED type: SMD RGB 3-in-1 LEDs
Power source: 5 VDC Luminous flux: red 80 Lumen per m
Electrical connection: 2x cable with 4-PIN to open wires green 200 Lumen per m
blue
50 Lumen per m
Maximum quantity per every 1,5 m a new power input of 5 VDC r+g+b (white) 300 Lumen per m
power input: is needed Wave length: red 620 nm
Average lifetime*: 50.000 h at L 80 /B 10 green 525 nm
Operating temperature –10° C till +45° C blue 470 nm
range: Beam angle: 120°
Width x height: 10 x 2,5 mm Due to conditions of production photometric data can vary from
min. Bending radius: 20 mm production batch to production batch within the EU directive.
Cuttable: every LED (1,67 cm)
*With correct installation and a suitable thermal management.
Zubehör / Accessories Produkttypen / Product Type EULUMDAT/IES see page 34
Netzteile: ab Seite 848 Artikel-Nr. Farbe Länge LED Anzahl LED Leistung Leistungsaufnahme* Gewicht
Kabel: ab Seite 876 order code colour length LED pcs LED power Power consumption* weight
Profile: ab Seite 170 L6806 RGB 500 cm 300 72 Watt 64 Watt 0,11 kg
power supplies: from page 848 Artikel-Nr. Länge LED Anzahl LED Leistung Leistungsaufnahme*
LED power
Power consumption*
order code
length
LED pcs
cables: from page 876 L6......Z lfm (max. 5 m) / per meter (max. 5 m) 60 14,4 Watt max. 14,4 Watt
profiles: from page 170 Für Zuschnitt nach Maß setzen Sie bitte hinter die Artikel-Nr. ein Z. Weitere Informationen zu Zuschnitt und Konfektionierung siehe Seite 168.
For custom length please add Z at the end of the order code. More information about special length and customizing see page 169.
*Tatsächliche Leistungsaufnahme / Actual power consumption
