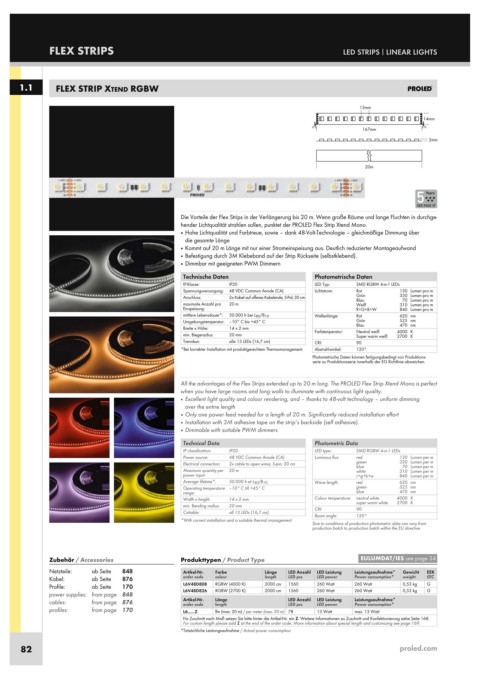

Page 42 - Becker Licht - Stripe & Kanäle

FLEX STRIPS LED STRIPS | LINEAR LIGHTS

1.1 FLEX STRIP XTEND RGBW

Years
SEE PAGE 37
Die Vorteile der Flex Strips in der Verlängerung bis 20 m. Wenn große Räume und lange Fluchten in durchge-
hender Lichtqualität strahlen sollen, punktet der PROLED Flex Strip Xtend Mono.
■ Hohe Lichtqualität und Farbtreue, sowie – dank 48-Volt-Technologie – gleichmäßige Dimmung über
die gesamte Länge
■ Kommt auf 20 m Länge mit nur einer Stromeinspeisung aus. Deutlich reduzierter Montageaufwand
■ Befestigung durch 3M Klebeband auf der Strip Rückseite (selbstklebend).
■ Dimmbar mit geeigneten PWM Dimmern
Technische Daten Photometrische Daten
IP-Klasse: IP20 LED Typ: SMD RGBW 4-in-1 LEDs
Spannungsversorgung: 48 VDC Common Anode (CA) Lichtstrom: Rot 130 Lumen pro m
Anschluss: 2x Kabel auf offenes Kabelende; 5-Pol; 30 cm Grün 330 Lumen pro m
70 Lumen pro m
Blau
maximale Anzahl pro 20 m Weiß 310 Lumen pro m
Einspeisung: R+G+B+W 840 Lumen pro m
mittlere Lebensdauer*: 50.000 h bei L 80 /B 10 Wellenlänge: Rot 620 nm
Umgebungstemperatur: –10° C bis +45° C Grün 525 nm
470 nm
Blau
Breite x Höhe: 14 x 2 mm Farbtemperatur: Neutral weiß 4000 K
min. Biegeradius: 20 mm Super warm weiß 2700 K
Trennbar: alle 13 LEDs (16,7 cm) CRI: 90
*Bei korrekter Installation mit produktgerechtem Thermomanagement. Abstrahlwinkel: 120°
Photometrische Daten können fertigungsbedingt von Produktions-
serie zu Produktionsserie innerhalb der EG Richtlinie abweichen.
All the advantages of the Flex Strips extended up to 20 m long. The PROLED Flex Strip Xtend Mono is perfect
when you have large rooms and long walls to illuminate with continuous light quality.
■ Excellent light quality and colour rendering, and – thanks to 48-volt technology – uniform dimming
over the entire length
■ Only one power feed needed for a length of 20 m. Significantly reduced installation effort
■ Installation with 3M adhesive tape on the strip’s backside (self adhesive).
■ Dimmable with suitable PWM dimmers
Technical Data Photometric Data
IP classification: IP20 LED type: SMD RGBW 4-in-1 LEDs
Power source: 48 VDC Common Anode (CA) Luminous flux: red 130 Lumen per m
Electrical connection: 2x cable to open wires; 5-pin; 30 cm green 330 Lumen per m
blue
70 Lumen per m
Maximum quantity per 20 m white 310 Lumen per m
power input: r+g+b+w 840 Lumen per m
Average lifetime*: 50.000 h at L 80 /B 10 Wave length: red 620 nm
Operating temperature –10° C till +45° C green 525 nm
range: blue 470 nm
Width x height: 14 x 2 mm Colour temperature: neutral white 4000 K
2700 K
super warm white
min. Bending radius: 20 mm CRI: 90
Cuttable: all 13 LEDs (16,7 cm)
*With correct installation and a suitable thermal management. Beam angle: 120°
Due to conditions of production photometric data can vary from
production batch to production batch within the EU directive.
Zubehör / Accessories Produkttypen / Product Type EULUMDAT/IES see page 34
Netzteile: ab Seite 848 Artikel-Nr. Farbe Länge LED Anzahl LED Leistung Leistungsaufnahme* Gewicht EEK
Kabel: ab Seite 876 order code colour length LED pcs LED power Power consumption* weight EEC
Profile: ab Seite 170 L6V48D808 RGBW (4000 K) 2000 cm 1560 260 Watt 260 Watt 0,53 kg G
power supplies: from page 848 L6V48D826 RGBW (2700 K) 2000 cm 1560 260 Watt 260 Watt 0,53 kg G
cables: from page 876 Artikel-Nr. Länge LED Anzahl LED Leistung Leistungsaufnahme*
length
order code
LED pcs
Power consumption*
LED power
profiles: from page 170 L6......Z lfm (max. 20 m) / per meter (max. 20 m) 78 13 Watt max. 13 Watt
Für Zuschnitt nach Maß setzen Sie bitte hinter die Artikel-Nr. ein Z. Weitere Informationen zu Zuschnitt und Konfektionierung siehe Seite 168.
For custom length please add Z at the end of the order code. More information about special length and customizing see page 169.
*Tatsächliche Leistungsaufnahme / Actual power consumption
82 proled.com
