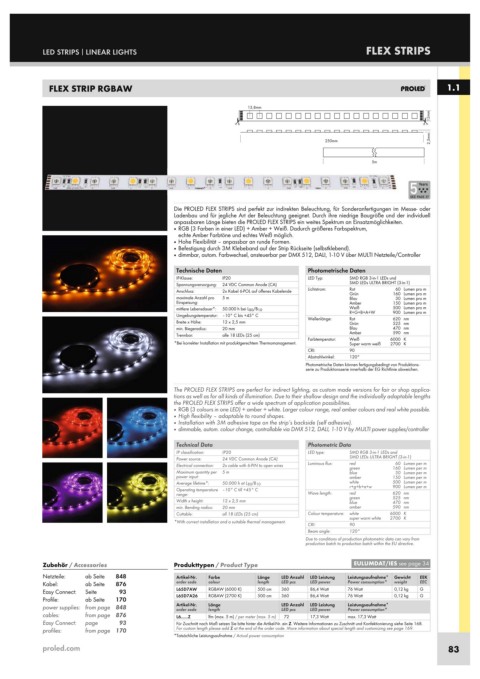

Page 43 - Becker Licht - Stripe & Kanäle

LED STRIPS | LINEAR LIGHTS
FLEX STRIP RGBAW
Zubehör / Accessories
Netzteile: ab Seite 848
Kabel: ab Seite 876
Easy Connect: Seite 93
Profile: ab Seite 170
power supplies: from page 848
cables: from page 876
Easy Connect: page 93
profiles: from page 170
proled.com
FLEX STRIPS
1.1
Years
SEE PAGE 37
Die PROLED FLEX STRIPS sind perfekt zur indirekten Beleuchtung, für Sonderanfertigungen im Messe- oder
Ladenbau und für jegliche Art der Beleuchtung geeignet. Durch ihre niedrige Baugröße und der individuell
anpassbaren Länge bieten die PROLED FLEX STRIPS ein weites Spektrum an Einsatzmöglichkeiten.
■ RGB (3 Farben in einer LED) + Amber + Weiß. Dadurch größeres Farbspektrum,
echte Amber Farbtöne und echtes Weiß möglich.
■ Hohe Flexibilität – anpassbar an runde Formen.
■ Befestigung durch 3M Klebeband auf der Strip Rückseite (selbstklebend).
■ dimmbar, autom. Farbwechsel, ansteuerbar per DMX 512, DALI, 1-10 V über MULTI Netzteile/Controller
Technische Daten Photometrische Daten
IP-Klasse: IP20 LED Typ: SMD RGB 3-in-1 LEDs und
Spannungsversorgung: 24 VDC Common Anode (CA) SMD LEDs ULTRA BRIGHT (3-in-1)
60 Lumen pro m
Anschluss: 2x Kabel 6-POL auf offenes Kabelende Lichtstrom: Rot 160 Lumen pro m
Grün
maximale Anzahl pro 5 m Blau 30 Lumen pro m
Einspeisung: Amber 150 Lumen pro m
mittlere Lebensdauer*: 50.000 h bei L 80 /B 10 Weiß 500 Lumen pro m
R+G+B+A+W
900 Lumen pro m
Umgebungstemperatur: –10° C bis +45° C Wellenlänge: Rot 620 nm
Breite x Höhe: 12 x 2,5 mm Grün 525 nm
min. Biegeradius: 20 mm Blau 470 nm
Trennbar: alle 18 LEDs (25 cm) Amber 590 nm
*Bei korrekter Installation mit produktgerechtem Thermomanagement. Farbtemperatur: Weiß 6000 K
2700 K
Super warm weiß
CRI: 90
Abstrahlwinkel: 120°
Photometrische Daten können fertigungsbedingt von Produktions-
serie zu Produktionsserie innerhalb der EG Richtlinie abweichen.
The PROLED FLEX STRIPS are perfect for indirect lighting, as custom made versions for fair or shop applica-
tions as well as for all kinds of illumination. Due to their shallow design and the individually adaptable lengths
the PROLED FLEX STRIPS offer a wide spectrum of application possibilities.
■ RGB (3 colours in one LED) + amber + white. Larger colour range, real amber colours and real white possible.
■ High flexibility – adaptable to round shapes.
■ Installation with 3M adhesive tape on the strip’s backside (self adhesive).
■ dimmable, autom. colour change, controllable via DMX 512, DALI, 1-10 V by MULTI power supplies/controller
Technical Data Photometric Data
IP classification: IP20 LED type: SMD RGB 3-in-1 LEDs and
Power source: 24 VDC Common Anode (CA) SMD LEDs ULTRA BRIGHT (3-in-1)
60 Lumen per m
Electrical connection: 2x cable with 6-PIN to open wires Luminous flux: red 160 Lumen per m
green
Maximum quantity per 5 m blue 30 Lumen per m
power input: amber 150 Lumen per m
Average lifetime*: 50.000 h at L 80 /B 10 white 500 Lumen per m
r+g+b+a+w
900 Lumen per m
Operating temperature –10° C till +45° C
range: Wave length: red 620 nm
green
525 nm
Width x height: 12 x 2,5 mm blue 470 nm
min. Bending radius: 20 mm amber 590 nm
Cuttable: all 18 LEDs (25 cm) Colour temperature: white 6000 K
super warm white 2700 K
*With correct installation and a suitable thermal management.
CRI: 90
Beam angle: 120°
Due to conditions of production photometric data can vary from
production batch to production batch within the EU directive.
Produkttypen / Product Type EULUMDAT/IES see page 34
Artikel-Nr. Farbe Länge LED Anzahl LED Leistung Leistungsaufnahme* Gewicht EEK
order code colour length LED pcs LED power Power consumption* weight EEC
L65D7AW RGBAW (6000 K) 500 cm 360 86,4 Watt 76 Watt 0,12 kg G
L65D7A26 RGBAW (2700 K) 500 cm 360 86,4 Watt 76 Watt 0,12 kg G
Artikel-Nr. Länge LED Anzahl LED Leistung Leistungsaufnahme*
length
order code
LED power
Power consumption*
LED pcs
L6......Z lfm (max. 5 m) / per meter (max. 5 m) 72 17,3 Watt max. 17,3 Watt
Für Zuschnitt nach Maß setzen Sie bitte hinter die Artikel-Nr. ein Z. Weitere Informationen zu Zuschnitt und Konfektionierung siehe Seite 168.
For custom length please add Z at the end of the order code. More information about special length and customizing see page 169.
*Tatsächliche Leistungsaufnahme / Actual power consumption
