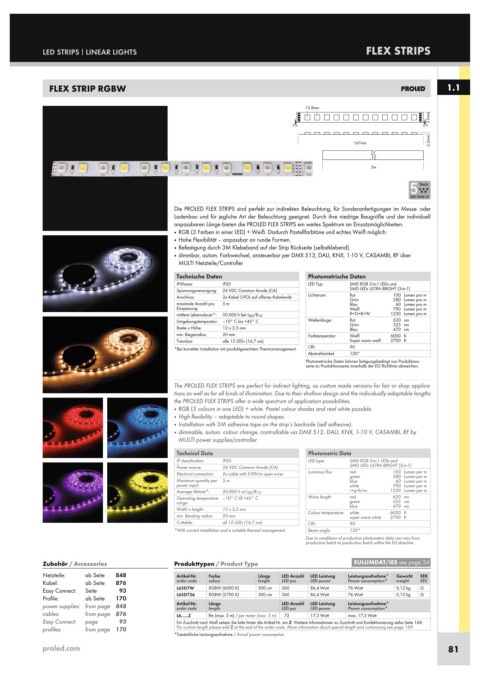

Page 41 - Becker Licht - Stripe & Kanäle
P. 41
LED STRIPS | LINEAR LIGHTS FLEX STRIPS
FLEX STRIP RGBW 1.1
Years
SEE PAGE 37
Die PROLED FLEX STRIPS sind perfekt zur indirekten Beleuchtung, für Sonderanfertigungen im Messe- oder
Ladenbau und für jegliche Art der Beleuchtung geeignet. Durch ihre niedrige Baugröße und der individuell
anpassbaren Länge bieten die PROLED FLEX STRIPS ein weites Spektrum an Einsatzmöglichkeiten.
■ RGB (3 Farben in einer LED) + Weiß. Dadurch Pastellfarbtöne und echtes Weiß möglich.
■ Hohe Flexibilität – anpassbar an runde Formen.
■ Befestigung durch 3M Klebeband auf der Strip Rückseite (selbstklebend).
■ dimmbar, autom. Farbwechsel, ansteuerbar per DMX 512, DALI, KNX, 1-10 V, CASAMBI, RF über
MULTI Netzteile/Controller
Technische Daten Photometrische Daten
IP-Klasse: IP20 LED Typ: SMD RGB 3-in-1 LEDs und
Spannungsversorgung: 24 VDC Common Anode (CA) SMD LEDs ULTRA BRIGHT (3-in-1)
Anschluss: 2x Kabel 5-POL auf offenes Kabelende Lichtstrom: Rot 100 Lumen pro m
280 Lumen pro m
Grün
maximale Anzahl pro 5 m Blau 60 Lumen pro m
Einspeisung: Weiß 790 Lumen pro m
mittlere Lebensdauer*: 50.000 h bei L 80 /B 10 R+G+B+W 1230 Lumen pro m
Umgebungstemperatur: –10° C bis +45° C Wellenlänge: Rot 620 nm
Grün
525 nm
Breite x Höhe: 12 x 2,5 mm Blau 470 nm
min. Biegeradius: 20 mm Farbtemperatur: Weiß 6000 K
Trennbar: alle 12 LEDs (16,7 cm) Super warm weiß 2700 K
*Bei korrekter Installation mit produktgerechtem Thermomanagement. CRI: 90
Abstrahlwinkel: 120°
Photometrische Daten können fertigungsbedingt von Produktions-
serie zu Produktionsserie innerhalb der EG Richtlinie abweichen.
The PROLED FLEX STRIPS are perfect for indirect lighting, as custom made versions for fair or shop applica-
tions as well as for all kinds of illumination. Due to their shallow design and the individually adaptable lengths
the PROLED FLEX STRIPS offer a wide spectrum of application possibilities.
■ RGB (3 colours in one LED) + white. Pastel colour shades and real white possible.
■ High flexibility – adaptable to round shapes.
■ Installation with 3M adhesive tape on the strip’s backside (self adhesive).
■ dimmable, autom. colour change, controllable via DMX 512, DALI, KNX, 1-10 V, CASAMBI, RF by
MULTI power supplies/controller
Technical Data Photometric Data
IP classification: IP20 LED type: SMD RGB 3-in-1 LEDs and
Power source: 24 VDC Common Anode (CA) SMD LEDs ULTRA BRIGHT (3-in-1)
Electrical connection: 2x cable with 5-PIN to open wires Luminous flux: red 100 Lumen per m
green
280 Lumen per m
Maximum quantity per 5 m blue 60 Lumen per m
power input: white 790 Lumen per m
Average lifetime*: 50.000 h at L 80 /B 10 r+g+b+w 1230 Lumen per m
Operating temperature –10° C till +45° C Wave length: red 620 nm
range: green 525 nm
470 nm
Width x height: 12 x 2,5 mm Colour temperature: blue 6000 K
white
min. Bending radius: 20 mm super warm white 2700 K
Cuttable: all 12 LEDs (16,7 cm) CRI: 90
*With correct installation and a suitable thermal management. Beam angle: 120°
Due to conditions of production photometric data can vary from
production batch to production batch within the EU directive.
Zubehör / Accessories Produkttypen / Product Type EULUMDAT/IES see page 34
Netzteile: ab Seite 848 Artikel-Nr. Farbe Länge LED Anzahl LED Leistung Leistungsaufnahme* Gewicht EEK
Kabel: ab Seite 876 order code colour length LED pcs LED power Power consumption* weight EEC
Easy Connect: Seite 93 L65D7W RGBW (6000 K) 500 cm 360 86,4 Watt 76 Watt 0,12 kg G G
76 Watt
86,4 Watt
500 cm
RGBW (2700 K)
0,12 kg
360
Profile: ab Seite 170 L65D726
power supplies: from page 848 Artikel-Nr. Länge LED Anzahl LED Leistung Leistungsaufnahme*
length
order code
Power consumption*
LED power
LED pcs
cables: from page 876 L6......Z lfm (max. 5 m) / per meter (max. 5 m) 72 17,3 Watt max. 17,3 Watt
Easy Connect: page 93 Für Zuschnitt nach Maß setzen Sie bitte hinter die Artikel-Nr. ein Z. Weitere Informationen zu Zuschnitt und Konfektionierung siehe Seite 168.
profiles: from page 170 For custom length please add Z at the end of the order code. More information about special length and customizing see page 169.
*Tatsächliche Leistungsaufnahme / Actual power consumption
proled.com 81
