LED STRIPS | LINEAR LIGHTS FLEX STRIPS

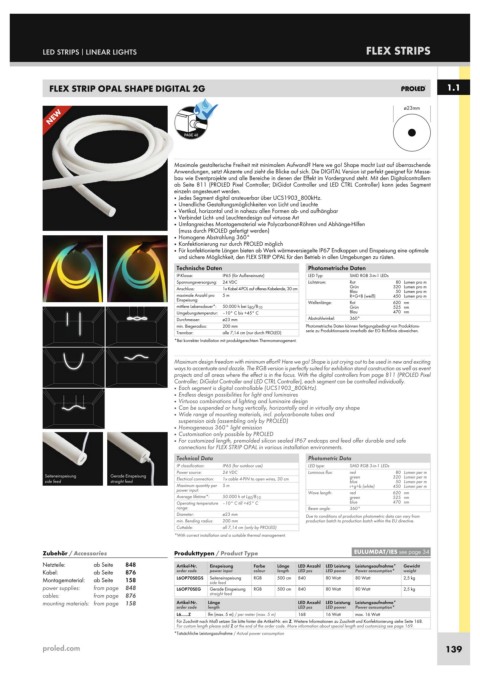

FLEX STRIP OPAL SHAPE DIGITAL 2G 1.1

NEW ø23mm

PAGE 40

Maximale gestalterische Freiheit mit minimalem Aufwand? Here we go! Shape macht Lust auf überraschende
Maximale gestalterische Freiheit mit minimalem Aufwand? Here we go! Shape macht Lust auf überraschende
Anwendungen, setzt Akzente und zieht die Blicke auf sich. Die DIGITAL Version ist perfekt geeignet für Messe
Anwendungen, setzt Akzente und zieht die Blicke auf sich. Die DIGITAL Version ist perfekt geeignet für Messe-
bau wie Eventprojekte und alle Bereiche in denen der Effekt im Vordergrund steht. Mit den Digitalcontrollern
bau wie Eventprojekte und alle Bereiche in denen der Effekt im Vordergrund steht. Mit den Digitalcontrollern
ab Seite 811 (PROLED Pixel Controller; DiGidot Controller und LED CTRL Controller) kann jedes Segment
ab Seite 811 (PROLED Pixel Controller; DiGidot Controller und LED CTRL Controller) kann jedes Segment
einzeln angesteuert werden.
einzeln angesteuert werden.
■ Jedes Segment digital ansteuerbar über UCS1903_800kHz.
■ Jedes Segment digital ansteuerbar über UCS1903_800kHz.
■ Unendliche Gestaltungsmöglichkeiten von Licht und Leuchte
■ Unendliche Gestaltungsmöglichkeiten von Licht und Leuchte
■ Vertikal, horizontal und in nahezu allen Formen ab- und aufhängbar
■ Vertikal, horizontal und in nahezu allen Formen ab- und aufhängbar
■ Verbindet Licht- und Leuchtendesign auf virtuose Art
■ Verbindet Licht- und Leuchtendesign auf virtuose Art
■ Umfangreiches Montagematerial wie Polycarbonat-Röhren und Abhänge-Hilfen
(muss durch PROLED gefertigt werden)
■ Homogene Abstrahlung 360°
■ Konfektionierung nur durch PROLED möglich
■ Für konfektionierte Längen bieten ab Werk wärmeversiegelte IP67 Endkappen und Einspeisung eine optimale
und sichere Möglichkeit, den FLEX STRIP OPAL für den Betrieb in allen Umgebungen zu rüsten.
Technische Daten Photometrische Daten
IP-Klasse: IP65 (für Außeneinsatz) LED Typ: SMD RGB 3-in-1 LEDs
Spannungsversorgung: 24 VDC Lichtstrom: Rot 80 Lumen pro m
Anschluss: 1x Kabel 4-POL auf offenes Kabelende, 30 cm Grün 320 Lumen pro m
Blau
50 Lumen pro m
maximale Anzahl pro 5 m R+G+B (weiß) 450 Lumen pro m
Einspeisung: Wellenlänge: Rot 620 nm
mittlere Lebensdauer*: 50.000 h bei L 80 /B 10 Grün 525 nm
Umgebungstemperatur: –10° C bis +45° C Blau 470 nm
Durchmesser: ø23 mm Abstrahlwinkel: 360°
min. Biegeradius: 200 mm Photometrische Daten können fertigungsbedingt von Produktions-
Trennbar: alle 7,14 cm (nur durch PROLED) serie zu Produktionsserie innerhalb der EG Richtlinie abweichen.
*Bei korrekter Installation mit produktgerechtem Thermomanagement.
Maximum design freedom with minimum effort? Here we go! Shape is just crying out to be used in new and exciting
ways to accentuate and dazzle. The RGB version is perfectly suited for exhibition stand construction as well as event
projects and all areas where the effect is in the focus. With the digital controllers from page 811 (PROLED Pixel
Controller; DiGidot Controller and LED CTRL Controller), each segment can be controlled individually.
■ Each segment is digital controllable (UCS1903_800kHz).
■ Endless design possibilities for light and luminaires
■ Virtuoso combinations of lighting and luminaire design
■ Can be suspended or hung vertically, horizontally and in virtually any shape
■ Wide range of mounting materials, incl. polycarbonate tubes and
suspension aids (assembling only by PROLED)
■ Homogeneous 360° light emission
■ Customisation only possible by PROLED
■ For customized length, premolded silicon sealed IP67 endcaps and feed offer durable and safe
connections for FLEX STRIP OPAL in various installation environments.
Technical Data Photometric Data
IP classification: IP65 (for outdoor use) LED type: SMD RGB 3-in-1 LEDs
Power source: 24 VDC Luminous flux: red 80 Lumen per m
Seiteneinspeisung Gerade Einspeisung green 320 Lumen per m
side feed straight feed Electrical connection: 1x cable 4-PIN to open wires, 30 cm blue 50 Lumen per m
Maximum quantity per 5 m r+g+b (white) 450 Lumen per m
power input: Wave length: red 620 nm
Average lifetime*: 50.000 h at L 80 /B 10 green 525 nm
Operating temperature –10° C till +45° C blue 470 nm
range: Beam angle: 360°
Diameter: ø23 mm Due to conditions of production photometric data can vary from
min. Bending radius: 200 mm production batch to production batch within the EU directive.
Cuttable: all 7,14 cm (only by PROLED)
*With correct installation and a suitable thermal management.
Zubehör / Accessories Produkttypen / Product Type EULUMDAT/IES see page 34
Netzteile: ab Seite 848 Artikel-Nr. Einspeisung Farbe Länge LED Anzahl LED Leistung Leistungsaufnahme* Gewicht
Kabel: ab Seite 876 order code power input colour length LED pcs LED power Power consumption* weight
Montagematerial: ab Seite 158 L6OP70SEGS Seiteneinspeisung RGB 500 cm 840 80 Watt 80 Watt 2,5 kg
side feed
power supplies: from page 848 L6OP70SEG Gerade Einspeisung RGB 500 cm 840 80 Watt 80 Watt 2,5 kg
cables: from page 876 straight feed
mounting materials: from page 158 Artikel-Nr. Länge LED Anzahl LED Leistung Leistungsaufnahme*
order code length LED pcs LED power Power consumption*
L6......Z lfm (max. 5 m) / per meter (max. 5 m) 168 16 Watt max. 16 Watt
Für Zuschnitt nach Maß setzen Sie bitte hinter die Artikel-Nr. ein Z. Weitere Informationen zu Zuschnitt und Konfektionierung siehe Seite 168.
For custom length please add Z at the end of the order code. More information about special length and customizing see page 169.
*Tatsächliche Leistungsaufnahme / Actual power consumption
