LED STRIPS | LINEAR LIGHTS FLEX STRIPS

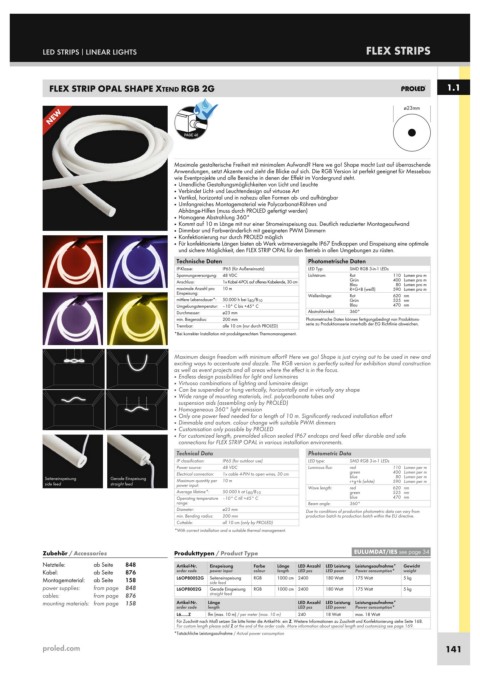

FLEX STRIP OPAL SHAPE XTEND RGB 2G 1.1

NEW ø23mm

PAGE 40

Maximale gestalterische Freiheit mit minimalem Aufwand? Here we go! Shape macht Lust auf überraschende
Maximale gestalterische Freiheit mit minimalem Aufwand? Here we go! Shape macht Lust auf überraschende
Anwendungen, setzt Akzente und zieht die Blicke auf sich. Die RGB Version ist perfekt geeignet für Messebau
Anwendungen, setzt Akzente und zieht die Blicke auf sich. Die RGB Version ist perfekt geeignet für Messebau
wie Eventprojekte und alle Bereiche in denen der Effekt im Vordergrund steht.
wie Eventprojekte und alle Bereiche in denen der Effekt im Vordergrund steht.
■ Unendliche Gestaltungsmöglichkeiten von Licht und Leuchte
■ Unendliche Gestaltungsmöglichkeiten von Licht und Leuchte
■ Verbindet Licht- und Leuchtendesign auf virtuose Art
■ Verbindet Licht- und Leuchtendesign auf virtuose Art
■ Vertikal, horizontal und in nahezu allen Formen ab- und aufhängbar
■ Vertikal, horizontal und in nahezu allen Formen ab- und aufhängbar
■ Umfangreiches Montagematerial wie Polycarbonat-Röhren und
■ Umfangreiches Montagematerial wie Polycarbonat-Röhren und
Abhänge-Hilfen (muss durch PROLED gefertigt werden)
Abhänge-Hilfen (muss durch PROLED gefertigt werden)
■ Homogene Abstrahlung 360°
■ Homogene Abstrahlung 360°
■ Kommt auf 10 m Länge mit nur einer Stromeinspeisung aus. Deutlich reduzierter Montageaufwand
■ Dimmbar und Farbveränderlich mit geeigneten PWM Dimmern
■ Konfektionierung nur durch PROLED möglich
■ Für konfektionierte Längen bieten ab Werk wärmeversiegelte IP67 Endkappen und Einspeisung eine optimale
und sichere Möglichkeit, den FLEX STRIP OPAL für den Betrieb in allen Umgebungen zu rüsten.
Technische Daten Photometrische Daten
IP-Klasse: IP65 (für Außeneinsatz) LED Typ: SMD RGB 3-in-1 LEDs
Spannungsversorgung: 48 VDC Lichtstrom: Rot 110 Lumen pro m
Anschluss: 1x Kabel 4-POL auf offenes Kabelende, 30 cm Grün 400 Lumen pro m
80 Lumen pro m
Blau
maximale Anzahl pro 10 m R+G+B (weiß) 590 Lumen pro m
Einspeisung: Wellenlänge: Rot 620 nm
mittlere Lebensdauer*: 50.000 h bei L 80 /B 10 Grün 525 nm
Umgebungstemperatur: –10° C bis +45° C Blau 470 nm
Durchmesser: ø23 mm Abstrahlwinkel: 360°
min. Biegeradius: 200 mm Photometrische Daten können fertigungsbedingt von Produktions-
Trennbar: alle 10 cm (nur durch PROLED) serie zu Produktionsserie innerhalb der EG Richtlinie abweichen.
*Bei korrekter Installation mit produktgerechtem Thermomanagement.
Maximum design freedom with minimum effort? Here we go! Shape is just crying out to be used in new and
exciting ways to accentuate and dazzle. The RGB version is perfectly suited for exhibition stand construction
as well as event projects and all areas where the effect is in the focus.
■ Endless design possibilities for light and luminaires
■ Virtuoso combinations of lighting and luminaire design
■ Can be suspended or hung vertically, horizontally and in virtually any shape
■ Wide range of mounting materials, incl. polycarbonate tubes and
suspension aids (assembling only by PROLED)
■ Homogeneous 360° light emission
■ Only one power feed needed for a length of 10 m. Significantly reduced installation effort
■ Dimmable and autom. colour change with suitable PWM dimmers
■ Customisation only possible by PROLED
■ For customized length, premolded silicon sealed IP67 endcaps and feed offer durable and safe
connections for FLEX STRIP OPAL in various installation environments.
Technical Data Photometric Data
IP classification: IP65 (for outdoor use) LED type: SMD RGB 3-in-1 LEDs
Power source: 48 VDC Luminous flux: red 110 Lumen per m
Electrical connection: 1x cable 4-PIN to open wires, 30 cm green 400 Lumen per m
Seiteneinspeisung Gerade Einspeisung Maximum quantity per 10 m blue 80 Lumen per m
side feed straight feed power input: Wave length: r+g+b (white) 590 Lumen per m
620 nm
red
Average lifetime*: 50.000 h at L 80 /B 10 green 525 nm
Operating temperature –10° C till +45° C blue 470 nm
range: Beam angle: 360°
Diameter: ø23 mm Due to conditions of production photometric data can vary from
min. Bending radius: 200 mm production batch to production batch within the EU directive.
Cuttable: all 10 cm (only by PROLED)
*With correct installation and a suitable thermal management.
Zubehör / Accessories Produkttypen / Product Type EULUMDAT/IES see page 34
Netzteile: ab Seite 848 Artikel-Nr. Einspeisung Farbe Länge LED Anzahl LED Leistung Leistungsaufnahme* Gewicht
Kabel: ab Seite 876 order code power input colour length LED pcs LED power Power consumption* weight
Montagematerial: ab Seite 158 L6OP800S2G Seiteneinspeisung RGB 1000 cm 2400 180 Watt 175 Watt 5 kg
side feed
power supplies: from page 848 L6OP8002G Gerade Einspeisung RGB 1000 cm 2400 180 Watt 175 Watt 5 kg
cables: from page 876 straight feed
mounting materials: from page 158 Artikel-Nr. Länge LED Anzahl LED Leistung Leistungsaufnahme*
order code length LED pcs LED power Power consumption*
L6......Z lfm (max. 10 m) / per meter (max. 10 m) 240 18 Watt max. 18 Watt
Für Zuschnitt nach Maß setzen Sie bitte hinter die Artikel-Nr. ein Z. Weitere Informationen zu Zuschnitt und Konfektionierung siehe Seite 168.
For custom length please add Z at the end of the order code. More information about special length and customizing see page 169.
*Tatsächliche Leistungsaufnahme / Actual power consumption
proled.com 141
