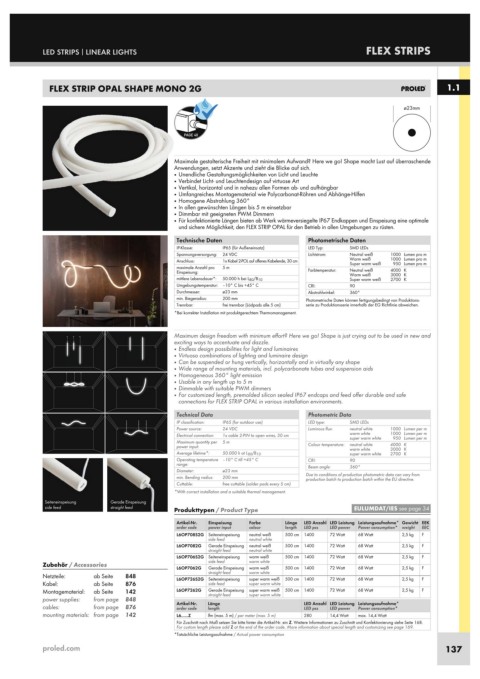

Page 97 - Becker Licht - Stripe & Kanäle

LED STRIPS | LINEAR LIGHTS FLEX STRIPS

FLEX STRIP OPAL SHAPE MONO 2G 1.1

ø23mm

PAGE 40

Maximale
Maximale gestalterische Freiheit mit minimalem Aufwand? Here we go! Shape macht Lust auf überraschende
mit
minimalem
gestalterische
Freiheit
Shape
go!
auf
überraschende
we
Here
Aufwand?
Lust
macht
Anwendungen, setzt Akzente und zieht die Blicke auf sich.
Anwendungen, setzt Akzente und zieht die Blicke auf sich.
Unendliche Gestaltungsmöglichkeiten von Licht und Leuchte
■ Unendliche Gestaltungsmöglichkeiten von Licht und Leuchte
■
■ Verbindet Licht- und Leuchtendesign auf virtuose Art
■ Verbindet Licht- und Leuchtendesign auf virtuose Art
■ Vertikal, horizontal und in nahezu allen Formen ab- und aufhängbar
■ Vertikal, horizontal und in nahezu allen Formen ab- und aufhängbar
■ Umfangreiches Montagematerial wie Polycarbonat-Röhren und Abhänge-Hilfen
■ Umfangreiches Montagematerial wie Polycarbonat-Röhren und Abhänge-Hilfen
■ Homogene Abstrahlung 360°
■ Homogene Abstrahlung 360°
■ In allen gewünschten Längen bis 5 m einsetzbar
■ In allen gewünschten Längen bis 5 m einsetzbar
■ Dimmbar mit geeigneten PWM Dimmern
■ Dimmbar mit geeigneten PWM Dimmern
Für konfektionierte Längen bieten ab Werk wärmeversiegelte IP67 Endkappen und Einspeisung eine optimale
■ Für konfektionierte Längen bieten ab Werk wärmeversiegelte IP67 Endkappen und Einspeisung eine optimale
und sichere Möglichkeit, den FLEX STRIP OPAL für den Betrieb in allen Umgebungen zu rüsten.
Technische Daten Photometrische Daten
IP-Klasse: IP65 (für Außeneinsatz) LED Typ: SMD LEDs
Spannungsversorgung: 24 VDC Lichtstrom: Neutral weiß 1000 Lumen pro m
Anschluss: 1x Kabel 2-POL auf offenes Kabelende, 30 cm Warm weiß 1000 Lumen pro m
950 Lumen pro m
Super warm weiß
maximale Anzahl pro 5 m
Einspeisung: Farbtemperatur: Neutral weiß 4000 K
3000 K
Warm weiß
mittlere Lebensdauer*: 50.000 h bei L 80 /B 10 Super warm weiß 2700 K
Umgebungstemperatur: –10° C bis +45° C CRI: 90
Durchmesser: ø23 mm Abstrahlwinkel: 360°
min. Biegeradius: 200 mm Photometrische Daten können fertigungsbedingt von Produktions-
Trennbar: frei trennbar (Lödpads alle 5 cm) serie zu Produktionsserie innerhalb der EG Richtlinie abweichen.
*Bei korrekter Installation mit produktgerechtem Thermomanagement.
Maximum design freedom with minimum effort? Here we go! Shape is just crying out to be used in new and
exciting ways to accentuate and dazzle.
■ Endless design possibilities for light and luminaires
■ Virtuoso combinations of lighting and luminaire design
■ Can be suspended or hung vertically, horizontally and in virtually any shape
■ Wide range of mounting materials, incl. polycarbonate tubes and suspension aids
■ Homogeneous 360° light emission
■ Usable in any length up to 5 m
■ Dimmable with suitable PWM dimmers
■ For customized length, premolded silicon sealed IP67 endcaps and feed offer durable and safe
connections for FLEX STRIP OPAL in various installation environments.
Technical Data Photometric Data
IP classification: IP65 (for outdoor use) LED type: SMD LEDs
Power source: 24 VDC Luminous flux: neutral white 1000 Lumen per m
Electrical connection: 1x cable 2-PIN to open wires, 30 cm warm white 1000 Lumen per m
super warm white
950 Lumen per m
Maximum quantity per 5 m Colour temperature: neutral white 4000 K
power input: warm white 3000 K
Average lifetime*: 50.000 h at L 80 /B 10 super warm white 2700 K
Operating temperature –10° C till +45° C CRI: 90
range: Beam angle: 360°
Diameter: ø23 mm Due to conditions of production photometric data can vary from
min. Bending radius: 200 mm production batch to production batch within the EU directive.
Cuttable: free cuttable (solder pads every 5 cm)
*With correct installation and a suitable thermal management.
Seiteneinspeisung Gerade Einspeisung
side feed straight feed Produkttypen / Product Type EULUMDAT/IES see page 34
Artikel-Nr. Einspeisung Farbe Länge LED Anzahl LED Leistung Leistungsaufnahme* Gewicht EEK
order code power input colour length LED pcs LED power Power consumption* weight EEC
L6OP708S2G Seiteneinspeisung neutral weiß 500 cm 1400 72 Watt 68 Watt 2,5 kg F
side feed neutral white
L6OP7082G Gerade Einspeisung neutral weiß 500 cm 1400 72 Watt 68 Watt 2,5 kg F
straight feed neutral white
L6OP706S2G Seiteneinspeisung warm weiß 500 cm 1400 72 Watt 68 Watt 2,5 kg F
Zubehör / Accessories L6OP7062G side feed warm white 500 cm 1400 72 Watt 68 Watt 2,5 kg F
warm weiß
Gerade Einspeisung
straight feed
Netzteile: ab Seite 848 L6OP726S2G Seiteneinspeisung warm white 500 cm 1400 72 Watt 68 Watt 2,5 kg F
super warm weiß
Kabel: ab Seite 876 side feed super warm white
Montagematerial: ab Seite 142 L6OP7262G Gerade Einspeisung super warm weiß 500 cm 1400 72 Watt 68 Watt 2,5 kg F
straight feed
super warm white
power supplies: from page 848
cables: from page 876 Artikel-Nr. Länge LED Anzahl LED Leistung Leistungsaufnahme*
Power consumption*
LED power
length
LED pcs
order code
mounting materials: from page 142 L6......Z lfm (max. 5 m) / per meter (max. 5 m) 280 14,4 Watt max. 14,4 Watt
Für Zuschnitt nach Maß setzen Sie bitte hinter die Artikel-Nr. ein Z. Weitere Informationen zu Zuschnitt und Konfektionierung siehe Seite 168.
For custom length please add Z at the end of the order code. More information about special length and customizing see page 169.
*Tatsächliche Leistungsaufnahme / Actual power consumption
proled.com 137
