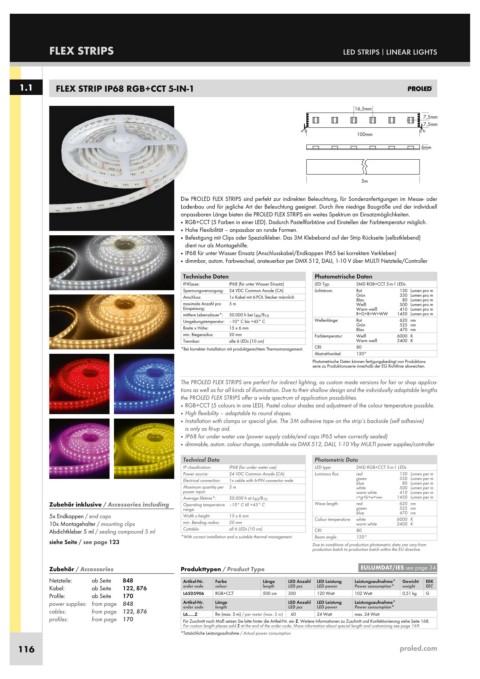

Page 76 - Becker Licht - Stripe & Kanäle

FLEX STRIPS
1.1 FLEX STRIP IP68 RGB+CCT 5-IN-1
Zubehör inklusive / Accessories including Operating temperature –10° C till +45° C Wave length: red 620 nm
5x Endkappen / end caps
10x Montagehalter / mounting clips min. Bending radius: 20 mm
Abdichtkleber 5 ml / sealing compound 5 ml Cuttable: all 6 LEDs (10 cm) CRI: 80
siehe Seite / see page 123
Zubehör / Accessories
Netzteile: ab Seite 848
Kabel: ab Seite 122, 876
Profile: ab Seite 170
power supplies: from page 848
cables: from page 122, 876
profiles: from page 170
116
LED STRIPS | LINEAR LIGHTS
Die PROLED FLEX STRIPS sind perfekt zur indirekten Beleuchtung, für Sonderanfertigungen im Messe- oder
Die PROLED FLEX STRIPS sind perfekt zur indirekten Beleuchtung, für Sonderanfertigungen im Messe- oder
Ladenbau und für jegliche Art der Beleuchtung geeignet. Durch ihre niedrige Baugröße und der individuell
Ladenbau und für jegliche Art der Beleuchtung geeignet. Durch ihre niedrige Baugröße und der individuell
anpassbaren Länge bieten die PROLED FLEX STRIPS ein weites Spektrum an Einsatzmöglichkeiten.
anpassbaren Länge bieten die PROLED FLEX STRIPS ein weites Spektrum an Einsatzmöglichkeiten.
■ RGB+CCT (5 Farben in einer LED). Dadurch Pastellfarbtöne und Einstellen der Farbtemperatur möglich.
RGB+CCT (5 Farben in einer LED). Dadurch Pastellfarbtöne und Einstellen der Farbtemperatur möglich.
■ Hohe Flexibilität – anpassbar an runde Formen.
■ Befestigung mit Clips oder Spezialkleber. Das 3M Klebeband auf der Strip Rückseite (selbstklebend)
dient nur als Montagehilfe.
■ IP68 für unter Wasser Einsatz (Anschlusskabel/Endkappen IP65 bei korrektem Verkleben)
■ dimmbar, autom. Farbwechsel, ansteuerbar per DMX 512, DALI, 1-10 V über MULTI Netzteile/Controller
Technische Daten Photometrische Daten
IP-Klasse: IP68 (für unter Wasser Einsatz) LED Typ: SMD RGB+CCT 5-in-1 LEDs
Spannungsversorgung: 24 VDC Common Anode (CA) Lichtstrom: Rot 130 Lumen pro m
Anschluss: 1x Kabel mit 6-POL Stecker männlich Grün 330 Lumen pro m
Blau
80 Lumen pro m
maximale Anzahl pro 5 m Weiß 500 Lumen pro m
Einspeisung: Warm weiß 410 Lumen pro m
mittlere Lebensdauer*: 50.000 h bei L 80 /B 10 R+G+B+W+WW 1450 Lumen pro m
Umgebungstemperatur: –10° C bis +45° C Wellenlänge: Rot 620 nm
Breite x Höhe: 15 x 6 mm Grün 525 nm
Blau
470 nm
min. Biegeradius: 20 mm Farbtemperatur: Weiß 6000 K
Trennbar: alle 6 LEDs (10 cm) Warm weiß 2400 K
*Bei korrekter Installation mit produktgerechtem Thermomanagement. CRI: 80
Abstrahlwinkel: 120°
Photometrische Daten können fertigungsbedingt von Produktions-
serie zu Produktionsserie innerhalb der EG Richtlinie abweichen.
The PROLED FLEX STRIPS are perfect for indirect lighting, as custom made versions for fair or shop applica-
tions as well as for all kinds of illumination. Due to their shallow design and the individually adaptable lengths
the PROLED FLEX STRIPS offer a wide spectrum of application possibilities.
■ RGB+CCT (5 colours in one LED). Pastel colour shades and adjustment of the colour temperature possible.
■ High flexibility – adaptable to round shapes.
■ Installation with clamps or special glue. The 3M adhesive tape on the strip’s backside (self adhesive)
is only as fit-up aid.
■ IP68 for under water use (power supply cable/end caps IP65 when correctly sealed)
■ dimmable, autom. colour change, controllable via DMX 512, DALI, 1-10 Vby MULTI power supplies/controller
Technical Data Photometric Data
IP classification: IP68 (for under water use) LED type: SMD RGB+CCT 5-in-1 LEDs
Power source: 24 VDC Common Anode (CA) Luminous flux: red 130 Lumen per m
Electrical connection: 1x cable with 6-PIN connector male green 330 Lumen per m
80 Lumen per m
blue
Maximum quantity per 5 m white 500 Lumen per m
power input: warm white 410 Lumen per m
Average lifetime*: 50.000 h at L 80 /B 10 r+g+b+w+ww 1450 Lumen per m
range: green 525 nm
470 nm
Width x height: 15 x 6 mm Colour temperature: blue 6000 K
white
warm white 2400 K
*With correct installation and a suitable thermal management. Beam angle: 120°
Due to conditions of production photometric data can vary from
production batch to production batch within the EU directive.
Produkttypen / Product Type EULUMDAT/IES see page 34
Artikel-Nr. Farbe Länge LED Anzahl LED Leistung Leistungsaufnahme* Gewicht EEK
order code colour length LED pcs LED power Power consumption* weight EEC
L65D5906 RGB+CCT 500 cm 300 120 Watt 102 Watt 0,51 kg G
Artikel-Nr. Länge LED Anzahl LED Leistung Leistungsaufnahme*
Power consumption*
LED pcs
length
order code
LED power
L6......Z lfm (max. 5 m) / per meter (max. 5 m) 60 24 Watt max. 24 Watt
Für Zuschnitt nach Maß setzen Sie bitte hinter die Artikel-Nr. ein Z. Weitere Informationen zu Zuschnitt und Konfektionierung siehe Seite 168.
For custom length please add Z at the end of the order code. More information about special length and customizing see page 169.
*Tatsächliche Leistungsaufnahme / Actual power consumption
