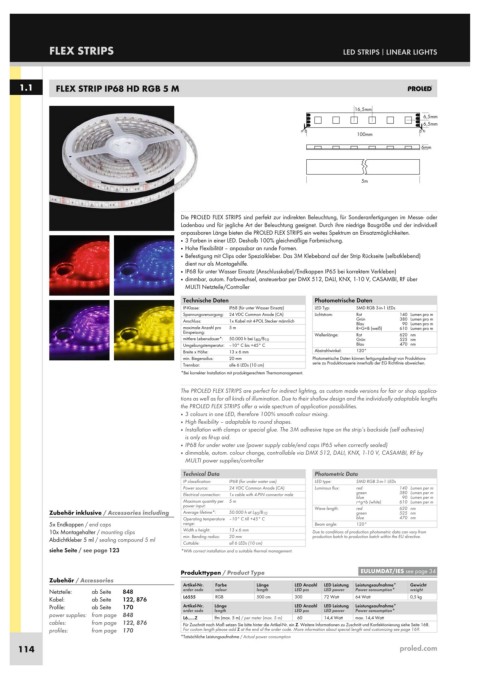

Page 74 - Becker Licht - Stripe & Kanäle

FLEX STRIPS
1.1 FLEX STRIP IP68 HD RGB 5 M
Zubehör inklusive / Accessories including Average lifetime*: 50.000 h at L 80 /B 10 green 525 nm
5x Endkappen / end caps
10x Montagehalter / mounting clips Width x height: 13 x 6 mm
Abdichtkleber 5 ml / sealing compound 5 ml min. Bending radius: 20 mm production batch to production batch within the EU directive.
siehe Seite / see page 123
Zubehör / Accessories
Netzteile: ab Seite 848
Kabel: ab Seite 122, 876
Profile: ab Seite 170
power supplies: from page 848
cables: from page 122, 876
profiles: from page 170
114
LED STRIPS | LINEAR LIGHTS
Die PROLED FLEX STRIPS sind perfekt zur indirekten Beleuchtung, für Sonderanfertigungen im Messe- oder
Ladenbau und für jegliche Art der Beleuchtung geeignet. Durch ihre niedrige Baugröße und der individuell
anpassbaren Länge bieten die PROLED FLEX STRIPS ein weites Spektrum an Einsatzmöglichkeiten.
■ 3 Farben in einer LED. Deshalb 100% gleichmäßige Farbmischung.
■ Hohe Flexibilität – anpassbar an runde Formen.
■ Befestigung mit Clips oder Spezialkleber. Das 3M Klebeband auf der Strip Rückseite (selbstklebend)
dient nur als Montagehilfe.
■ IP68 für unter Wasser Einsatz (Anschlusskabel/Endkappen IP65 bei korrektem Verkleben)
■ dimmbar, autom. Farbwechsel, ansteuerbar per DMX 512, DALI, KNX, 1-10 V, CASAMBI, RF über
MULTI Netzteile/Controller
Technische Daten Photometrische Daten
IP-Klasse: IP68 (für unter Wasser Einsatz) LED Typ: SMD RGB 3-in-1 LEDs
Spannungsversorgung: 24 VDC Common Anode (CA) Lichtstrom: Rot 140 Lumen pro m
Anschluss: 1x Kabel mit 4-POL Stecker männlich Grün 380 Lumen pro m
Blau
90 Lumen pro m
maximale Anzahl pro 5 m R+G+B (weiß) 610 Lumen pro m
Einspeisung: Wellenlänge: Rot 620 nm
mittlere Lebensdauer*: 50.000 h bei L 80 /B 10 Grün 525 nm
Umgebungstemperatur: –10° C bis +45° C Blau 470 nm
Breite x Höhe: 13 x 6 mm Abstrahlwinkel: 120°
min. Biegeradius: 20 mm Photometrische Daten können fertigungsbedingt von Produktions-
Trennbar: alle 6 LEDs (10 cm) serie zu Produktionsserie innerhalb der EG Richtlinie abweichen.
*Bei korrekter Installation mit produktgerechtem Thermomanagement.
The PROLED FLEX STRIPS are perfect for indirect lighting, as custom made versions for fair or shop applica-
tions as well as for all kinds of illumination. Due to their shallow design and the individually adaptable lengths
the PROLED FLEX STRIPS offer a wide spectrum of application possibilities.
■ 3 colours in one LED, therefore 100% smooth colour mixing.
■ High flexibility – adaptable to round shapes.
■ Installation with clamps or special glue. The 3M adhesive tape on the strip’s backside (self adhesive)
is only as fit-up aid.
■ IP68 for under water use (power supply cable/end caps IP65 when correctly sealed)
■ dimmable, autom. colour change, controllable via DMX 512, DALI, KNX, 1-10 V, CASAMBI, RF by
MULTI power supplies/controller
Technical Data Photometric Data
IP classification: IP68 (for under water use) LED type: SMD RGB 3-in-1 LEDs
Power source: 24 VDC Common Anode (CA) Luminous flux: red 140 Lumen per m
Electrical connection: 1x cable with 4-PIN connector male green 380 Lumen per m
90 Lumen per m
blue
Maximum quantity per 5 m r+g+b (white) 610 Lumen per m
power input: Wave length: red 620 nm
Operating temperature –10° C till +45° C blue 470 nm
range: Beam angle: 120°
Due to conditions of production photometric data can vary from
Cuttable: all 6 LEDs (10 cm)
*With correct installation and a suitable thermal management.
Produkttypen / Product Type EULUMDAT/IES see page 34
Artikel-Nr. Farbe Länge LED Anzahl LED Leistung Leistungsaufnahme* Gewicht
order code colour length LED pcs LED power Power consumption* weight
L6555 RGB 500 cm 300 72 Watt 64 Watt 0,5 kg
Artikel-Nr. Länge LED Anzahl LED Leistung Leistungsaufnahme*
LED power
Power consumption*
order code
LED pcs
length
L6......Z lfm (max. 5 m) / per meter (max. 5 m) 60 14,4 Watt max. 14,4 Watt
Für Zuschnitt nach Maß setzen Sie bitte hinter die Artikel-Nr. ein Z. Weitere Informationen zu Zuschnitt und Konfektionierung siehe Seite 168.
For custom length please add Z at the end of the order code. More information about special length and customizing see page 169.
*Tatsächliche Leistungsaufnahme / Actual power consumption
proled.com
