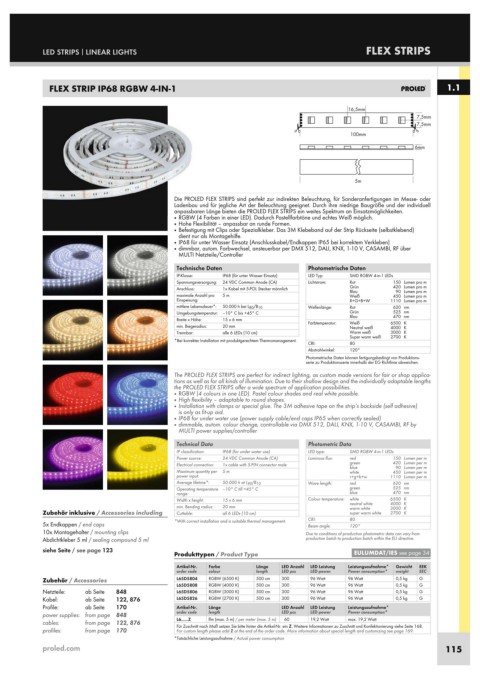

Page 75 - Becker Licht - Stripe & Kanäle

LED STRIPS | LINEAR LIGHTS
FLEX STRIP IP68 RGBW 4-IN-1
Zubehör inklusive / Accessories including Cuttable: all 6 LEDs (10 cm)
5x Endkappen / end caps
10x Montagehalter / mounting clips
Abdichtkleber 5 ml / sealing compound 5 ml
siehe Seite / see page 123
Zubehör / Accessories
Netzteile: ab Seite 848
Kabel: ab Seite 122, 876
Profile: ab Seite 170
power supplies: from page 848
cables: from page 122, 876
profiles: from page 170
proled.com
FLEX STRIPS
1.1
Die PROLED FLEX STRIPS sind perfekt zur indirekten Beleuchtung, für Sonderanfertigungen im Messe- oder
Ladenbau und für jegliche Art der Beleuchtung geeignet. Durch ihre niedrige Baugröße und der individuell
anpassbaren Länge bieten die PROLED FLEX STRIPS ein weites Spektrum an Einsatzmöglichkeiten.
■ RGBW (4 Farben in einer LED). Dadurch Pastellfarbtöne und echtes Weiß möglich.
■ Hohe Flexibilität – anpassbar an runde Formen.
■ Befestigung mit Clips oder Spezialkleber. Das 3M Klebeband auf der Strip Rückseite (selbstklebend)
dient nur als Montagehilfe.
■ IP68 für unter Wasser Einsatz (Anschlusskabel/Endkappen IP65 bei korrektem Verkleben)
■ dimmbar, autom. Farbwechsel, ansteuerbar per DMX 512, DALI, KNX, 1-10 V, CASAMBI, RF über
MULTI Netzteile/Controller
Technische Daten Photometrische Daten
IP-Klasse: IP68 (für unter Wasser Einsatz) LED Typ: SMD RGBW 4-in-1 LEDs
Spannungsversorgung: 24 VDC Common Anode (CA) Lichtstrom: Rot 150 Lumen pro m
Anschluss: 1x Kabel mit 5-POL Stecker männlich Grün 420 Lumen pro m
90 Lumen pro m
Blau
maximale Anzahl pro 5 m Weiß 450 Lumen pro m
Einspeisung: R+G+B+W 1110 Lumen pro m
mittlere Lebensdauer*: 50.000 h bei L 80 /B 10 Wellenlänge: Rot 620 nm
Umgebungstemperatur: –10° C bis +45° C Grün 525 nm
Blau
470 nm
Breite x Höhe: 15 x 6 mm Farbtemperatur: Weiß 6500 K
min. Biegeradius: 20 mm Neutral weiß 4000 K
Trennbar: alle 6 LEDs (10 cm) Warm weiß 3000 K
*Bei korrekter Installation mit produktgerechtem Thermomanagement. Super warm weiß 2700 K
CRI: 80
Abstrahlwinkel: 120°
Photometrische Daten können fertigungsbedingt von Produktions-
serie zu Produktionsserie innerhalb der EG Richtlinie abweichen.
The PROLED FLEX STRIPS are perfect for indirect lighting, as custom made versions for fair or shop applica-
tions as well as for all kinds of illumination. Due to their shallow design and the individually adaptable lengths
the PROLED FLEX STRIPS offer a wide spectrum of application possibilities.
■ RGBW (4 colours in one LED). Pastel colour shades and real white possible.
■ High flexibility – adaptable to round shapes.
■ Installation with clamps or special glue. The 3M adhesive tape on the strip’s backside (self adhesive)
is only as fit-up aid.
■ IP68 for under water use (power supply cable/end caps IP65 when correctly sealed)
■ dimmable, autom. colour change, controllable via DMX 512, DALI, KNX, 1-10 V, CASAMBI, RF by
MULTI power supplies/controller
Technical Data Photometric Data
IP classification: IP68 (for under water use) LED type: SMD RGBW 4-in-1 LEDs
Power source: 24 VDC Common Anode (CA) Luminous flux: red 150 Lumen per m
Electrical connection: 1x cable with 5-PIN connector male green 420 Lumen per m
blue
90 Lumen per m
Maximum quantity per 5 m white 450 Lumen per m
power input: r+g+b+w 1110 Lumen per m
Average lifetime*: 50.000 h at L 80 /B 10 Wave length: red 620 nm
Operating temperature –10° C till +45° C green 525 nm
range: blue 470 nm
Width x height: 15 x 6 mm Colour temperature: white 6500 K
neutral white
4000 K
min. Bending radius: 20 mm warm white 3000 K
super warm white 2700 K
*With correct installation and a suitable thermal management. CRI: 80
Beam angle:
120°
Due to conditions of production photometric data can vary from
production batch to production batch within the EU directive.
Produkttypen / Product Type EULUMDAT/IES see page 34
Artikel-Nr. Farbe Länge LED Anzahl LED Leistung Leistungsaufnahme* Gewicht EEK
order code colour length LED pcs LED power Power consumption* weight EEC
L65D5804 RGBW (6500 K) 500 cm 300 96 Watt 96 Watt 0,5 kg G
L65D5808 RGBW (4000 K) 500 cm 300 96 Watt 96 Watt 0,5 kg G
L65D5806 RGBW (3000 K) 500 cm 300 96 Watt 96 Watt 0,5 kg G
L65D5826 RGBW (2700 K) 500 cm 300 96 Watt 96 Watt 0,5 kg G
Artikel-Nr. Länge LED Anzahl LED Leistung Leistungsaufnahme*
order code length LED pcs LED power Power consumption*
L6......Z lfm (max. 5 m) / per meter (max. 5 m) 60 19,2 Watt max. 19,2 Watt
Für Zuschnitt nach Maß setzen Sie bitte hinter die Artikel-Nr. ein Z. Weitere Informationen zu Zuschnitt und Konfektionierung siehe Seite 168.
For custom length please add Z at the end of the order code. More information about special length and customizing see page 169.
*Tatsächliche Leistungsaufnahme / Actual power consumption
