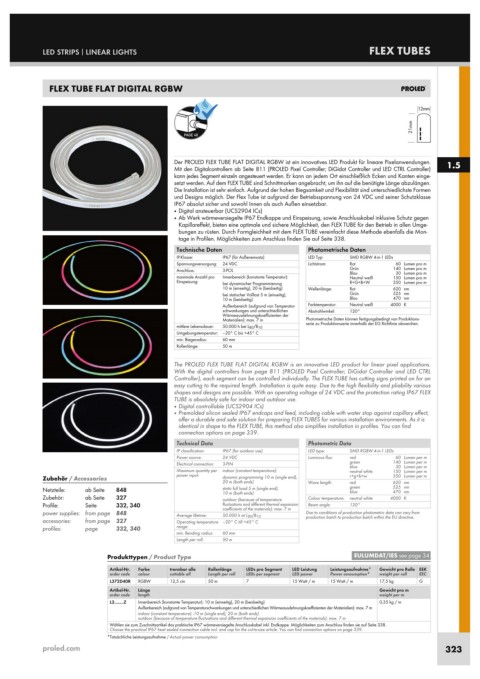

Page 283 - Becker Licht - Stripe & Kanäle

LED STRIPS | LINEAR LIGHTS FLEX TUBES

FLEX TUBE FLAT DIGITAL RGBW

PAGE 40

Der PROLED FLEX TUBE FLAT DIGITAL RGBW ist ein innovatives LED Produkt für lineare Pixelanwendungen. 1.5
Mit den Digitalcontrollern ab Seite 811 (PROLED Pixel Controller; DiGidot Controller und LED CTRL Controller)
kann jedes Segment einzeln angesteuert werden. Er kann an jedem Ort einschließlich Ecken und Kanten einge-
setzt werden. Auf dem FLEX TUBE sind Schnittmarken angebracht, um ihn auf die benötigte Länge abzulängen.
Die Installation ist sehr einfach. Aufgrund der hohen Biegsamkeit und Flexibilität sind unterschiedlichste Formen
und Designs möglich. Der Flex Tube ist aufgrund der Betriebsspannung von 24 VDC und seiner Schutzklasse
IP67 absolut sicher und sowohl Innen als auch Außen einsetzbar.
■ Digital ansteuerbar (UCS2904 ICs)
■ Ab Werk wärmeversiegelte IP67 Endkappe und Einspeisung, sowie Anschlusskabel inklusive Schutz gegen
Kapillareffekt, bieten eine optimale und sichere Möglichkeit, den FLEX TUBE für den Betrieb in allen Umge-
bungen zu rüsten. Durch Formgleichheit mit dem FLEX TUBE vereinfacht diese Methode ebenfalls die Mon-
tage in Profilen. Möglichkeiten zum Anschluss finden Sie auf Seite 338.
Technische Daten Photometrische Daten
IP-Klasse: IP67 (für Außeneinsatz) LED Typ: SMD RGBW 4-in-1 LEDs
Spannungsversorgung: 24 VDC Lichtstrom: Rot 60 Lumen pro m
Anschluss: 3-POL Grün 140 Lumen pro m
30 Lumen pro m
Blau
maximale Anzahl pro Innenbereich (konstante Temperatur): Neutral weiß 150 Lumen pro m
Einspeisung: bei dynamischer Programmierung R+G+B+W 350 Lumen pro m
10 m (einseitig), 20 m (beidseitig) Wellenlänge: Rot 620 nm
bei statischer Volllast 5 m (einseitig), Grün 525 nm
10 m (beidseitig) Blau 470 nm
Außenbereich (aufgrund von Temperatur- Farbtemperatur: Neutral weiß 4000 K
schwankungen und unterschiedlichen Abstrahlwinkel: 120°
Wärmeausdehnungskoeffizienten der
Materialien): max. 7 m Photometrische Daten können fertigungsbedingt von Produktions-
mittlere Lebensdauer: 50.000 h bei L 80 /B 10 serie zu Produktionsserie innerhalb der EG Richtlinie abweichen.
Umgebungstemperatur: –20° C bis +45° C
min. Biegeradius: 60 mm
Rollenlänge: 50 m
The PROLED FLEX TUBE FLAT DIGITAL RGBW is an innovative LED product for linear pixel applications.
With the digital controllers from page 811 (PROLED Pixel Controller; DiGidot Controller and LED CTRL
Controller), each segment can be controlled individually. The FLEX TUBE has cutting signs printed on for an
easy cutting to the required length. Installation is quite easy. Due to the high flexibility and pliability various
shapes and designs are possible. With an operating voltage of 24 VDC and the protection rating IP67 FLEX
TUBE is absolutely safe for indoor and outdoor use.
■ Digital controllable (UCS2904 ICs)
■ Premolded silicon sealed IP67 endcaps and feed, including cable with water stop against capillary effect,
offer a durable and safe solution for preparing FLEX TUBES for various installation environments. As it is
identical in shape to the FLEX TUBE, this method also simplifies installation in profiles. You can find
connection options on page 339.
Technical Data Photometric Data
IP classification: IP67 (for outdoor use) LED type: SMD RGBW 4-in-1 LEDs
Power source: 24 VDC Luminous flux: red 60 Lumen per m
Electrical connection: 3-PIN green 140 Lumen per m
30 Lumen per m
blue
Maximum quantity per indoor (constant temperature): neutral white 150 Lumen per m
Zubehör / Accessories power input: dynamic programming 10 m (single end), Wave length: r+g+b+w 350 Lumen per m
20 m (both ends)
620 nm
red
Netzteile: ab Seite 848 static full load 5 m (single end), green 525 nm
470 nm
blue
10 m (both ends)
Zubehör: ab Seite 327 outdoor (because of temperature Colour temperature: neutral white 4000 K
Profile: Seite 332, 340 fluctuations and different thermal expansion Beam angle: 120°
coefficients of the materials): max. 7 m
power supplies: from page 848 Average lifetime: 50.000 h at L 80 /B 10 Due to conditions of production photometric data can vary from
production batch to production batch within the EU directive.
accessories: from page 327 Operating temperature –20° C till +45° C
profiles: page 332, 340 range:
min. Bending radius: 60 mm
Length per roll: 50 m
Produkttypen / Product Type EULUMDAT/IES see page 34
Artikel-Nr. Farbe trennbar alle Rollenlänge LEDs pro Segment LED Leistung Leistungsaufnahme* Gewicht pro Rolle EEK
order code colour cuttable all Length per roll LEDs per segment LED power Power consumption* weight per roll EEC
L372D40R RGBW 12,5 cm 50 m 7 15 Watt / m 15 Watt / m 17,5 kg G
Artikel-Nr. Länge Gewicht pro m
order code length weight per m
L3........Z Innenbereich (konstante Temperatur): 10 m (einseitig), 20 m (beidseitig) 0,35 kg / m
Außenbereich (aufgrund von Temperaturschwankungen und unterschiedlichen Wärmeausdehnungskoeffizienten der Materialien): max. 7 m
indoor (constant temperature): 10 m (single end), 20 m (both ends)
outdoor (because of temperature fluctuations and different thermal expansion coefficients of the materials): max. 7 m
Wählen sie zum Zuschnittsartikel das praktische IP67 wärmeversiegelte Anschlusskabel inkl. Endkappe. Möglichkeiten zum Anschluss finden sie auf Seite 338.
Choose the practical IP67 heat sealed connection cable incl. end cap for the cut-to-size article. You can find connection options on page 339.
*Tatsächliche Leistungsaufnahme / Actual power consumption
proled.com 323
