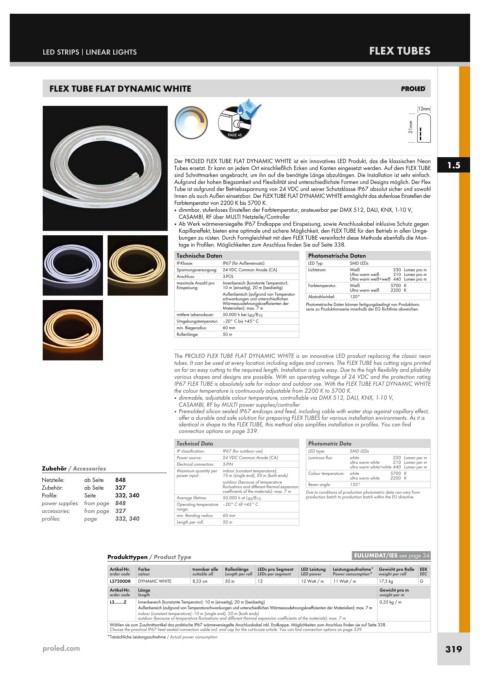

Page 279 - Becker Licht - Stripe & Kanäle

LED STRIPS | LINEAR LIGHTS FLEX TUBES

FLEX TUBE FLAT DYNAMIC WHITE

PAGE 40

Der PROLED FLEX TUBE FLAT DYNAMIC WHITE ist ein innovatives LED Produkt, das die klassischen Neon 1.5
Tubes ersetzt. Er kann an jedem Ort einschließlich Ecken und Kanten eingesetzt werden. Auf dem FLEX TUBE
sind Schnittmarken angebracht, um ihn auf die benötigte Länge abzulängen. Die Installation ist sehr einfach.
Aufgrund der hohen Biegsamkeit und Flexibilität sind unterschiedlichste Formen und Designs möglich. Der Flex
Tube ist aufgrund der Betriebsspannung von 24 VDC und seiner Schutzklasse IP67 absolut sicher und sowohl
Innen als auch Außen einsetzbar. Der FLEX TUBE FLAT DYNAMIC WHITE ermöglicht das stufenlose Einstellen der
Farbtemperatur von 2200 K bis 5700 K.
■ dimmbar, stufenloses Einstellen der Farbtemperatur, ansteuerbar per DMX 512, DALI, KNX, 1-10 V,
CASAMBI, RF über MULTI Netzteile/Controller
■ Ab Werk wärmeversiegelte IP67 Endkappe und Einspeisung, sowie Anschlusskabel inklusive Schutz gegen
Kapillareffekt, bieten eine optimale und sichere Möglichkeit, den FLEX TUBE für den Betrieb in allen Umge-
bungen zu rüsten. Durch Formgleichheit mit dem FLEX TUBE vereinfacht diese Methode ebenfalls die Mon-
tage in Profilen. Möglichkeiten zum Anschluss finden Sie auf Seite 338.
Technische Daten Photometrische Daten
IP-Klasse: IP67 (für Außeneinsatz) LED Typ: SMD LEDs
Spannungsversorgung: 24 VDC Common Anode (CA) Lichtstrom: Weiß 230 Lumen pro m
Anschluss: 3-POL Ultra warm weiß 210 Lumen pro m
Ultra warm weiß+weiß 440 Lumen pro m
maximale Anzahl pro Innenbereich (konstante Temperatur):
Einspeisung: 10 m (einseitig), 20 m (beidseitig) Farbtemperatur: Weiß 5700 K
Ultra warm weiß
2200 K
Außenbereich (aufgrund von Temperatur-
schwankungen und unterschiedlichen Abstrahlwinkel: 120°
Wärmeausdehnungskoeffizienten der Photometrische Daten können fertigungsbedingt von Produktions-
Materialien): max. 7 m serie zu Produktionsserie innerhalb der EG Richtlinie abweichen.
mittlere Lebensdauer: 50.000 h bei L 80 /B 10
Umgebungstemperatur: –20° C bis +45° C
min. Biegeradius: 60 mm
Rollenlänge: 50 m
The PROLED FLEX TUBE FLAT DYNAMIC WHITE is an innovative LED product replacing the classic neon
tubes. It can be used at every location including edges and corners. The FLEX TUBE has cutting signs printed
on for an easy cutting to the required length. Installation is quite easy. Due to the high flexibility and pliability
various shapes and designs are possible. With an operating voltage of 24 VDC and the protection rating
IP67 FLEX TUBE is absolutely safe for indoor and outdoor use. With the FLEX TUBE FLAT DYNAMIC WHITE
the colour temperature is continuously adjustable from 2200 K to 5700 K.
■ dimmable, adjustable colour temperature, controllable via DMX 512, DALI, KNX, 1-10 V,
CASAMBI, RF by MULTI power supplies/controller
■ Premolded silicon sealed IP67 endcaps and feed, including cable with water stop against capillary effect,
offer a durable and safe solution for preparing FLEX TUBES for various installation environments. As it is
identical in shape to the FLEX TUBE, this method also simplifies installation in profiles. You can find
connection options on page 339.
Technical Data Photometric Data
IP classification: IP67 (for outdoor use) LED type: SMD LEDs
Power source: 24 VDC Common Anode (CA) Luminous flux: white 230 Lumen per m
ultra warm white
210 Lumen per m
Zubehör / Accessories Electrical connection: 3-PIN Colour temperature: ultra warm white+white 440 Lumen per m
Maximum quantity per indoor (constant temperature):
5700 K
white
Netzteile: ab Seite 848 power input: 10 m (single end), 20 m (both ends) ultra warm white 2200 K
outdoor (because of temperature
Zubehör: ab Seite 327 fluctuations and different thermal expansion Beam angle: 120°
coefficients of the materials): max. 7 m
Profile: Seite 332, 340 Average lifetime: 50.000 h at L 80 /B 10 Due to conditions of production photometric data can vary from
production batch to production batch within the EU directive.
power supplies: from page 848 Operating temperature –20° C till +45° C
accessories: from page 327 range:
profiles: page 332, 340 min. Bending radius: 60 mm
Length per roll:
50 m
Produkttypen / Product Type EULUMDAT/IES see page 34
Artikel-Nr. Farbe trennbar alle Rollenlänge LEDs pro Segment LED Leistung Leistungsaufnahme* Gewicht pro Rolle EEK
order code colour cuttable all Length per roll LEDs per segment LED power Power consumption* weight per roll EEC
L37200DR DYNAMIC WHITE 8,33 cm 50 m 12 12 Watt / m 11 Watt / m 17,5 kg G
Artikel-Nr. Länge Gewicht pro m
order code length weight per m
L3........Z Innenbereich (konstante Temperatur): 10 m (einseitig), 20 m (beidseitig) 0,35 kg / m
Außenbereich (aufgrund von Temperaturschwankungen und unterschiedlichen Wärmeausdehnungskoeffizienten der Materialien): max. 7 m
indoor (constant temperature): 10 m (single end), 20 m (both ends)
outdoor (because of temperature fluctuations and different thermal expansion coefficients of the materials): max. 7 m
Wählen sie zum Zuschnittsartikel das praktische IP67 wärmeversiegelte Anschlusskabel inkl. Endkappe. Möglichkeiten zum Anschluss finden sie auf Seite 338.
Choose the practical IP67 heat sealed connection cable incl. end cap for the cut-to-size article. You can find connection options on page 339.
*Tatsächliche Leistungsaufnahme / Actual power consumption
proled.com 319
