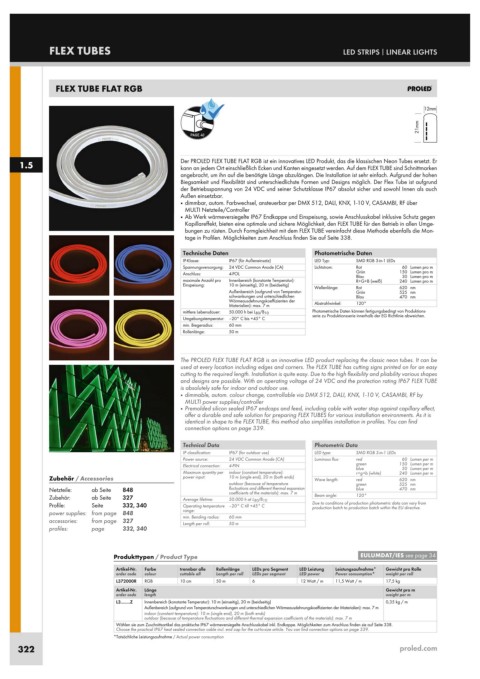

Page 282 - Becker Licht - Stripe & Kanäle

FLEX TUBES LED STRIPS | LINEAR LIGHTS

FLEX TUBE FLAT RGB

PAGE 40

1.5 Der PROLED FLEX TUBE FLAT RGB ist ein innovatives LED Produkt, das die klassischen Neon Tubes ersetzt. Er
kann an jedem Ort einschließlich Ecken und Kanten eingesetzt werden. Auf dem FLEX TUBE sind Schnittmarken
angebracht, um ihn auf die benötigte Länge abzulängen. Die Installation ist sehr einfach. Aufgrund der hohen
Biegsamkeit und Flexibilität sind unterschiedlichste Formen und Designs möglich. Der Flex Tube ist aufgrund
der Betriebsspannung von 24 VDC und seiner Schutzklasse IP67 absolut sicher und sowohl Innen als auch
Außen einsetzbar.
■ dimmbar, autom. Farbwechsel, ansteuerbar per DMX 512, DALI, KNX, 1-10 V, CASAMBI, RF über
MULTI Netzteile/Controller
■ Ab Werk wärmeversiegelte IP67 Endkappe und Einspeisung, sowie Anschlusskabel inklusive Schutz gegen
Kapillareffekt, bieten eine optimale und sichere Möglichkeit, den FLEX TUBE für den Betrieb in allen Umge-
bungen zu rüsten. Durch Formgleichheit mit dem FLEX TUBE vereinfacht diese Methode ebenfalls die Mon-
tage in Profilen. Möglichkeiten zum Anschluss finden Sie auf Seite 338.
Technische Daten Photometrische Daten
IP-Klasse: IP67 (für Außeneinsatz) LED Typ: SMD RGB 3-in-1 LEDs
Spannungsversorgung: 24 VDC Common Anode (CA) Lichtstrom: Rot 60 Lumen pro m
Anschluss: 4-POL Grün 150 Lumen pro m
30 Lumen pro m
Blau
maximale Anzahl pro Innenbereich (konstante Temperatur): R+G+B (weiß) 240 Lumen pro m
Einspeisung: 10 m (einseitig), 20 m (beidseitig) Wellenlänge: Rot 620 nm
Außenbereich (aufgrund von Temperatur- Grün 525 nm
schwankungen und unterschiedlichen Blau 470 nm
Wärmeausdehnungskoeffizienten der Abstrahlwinkel: 120°
Materialien): max. 7 m
mittlere Lebensdauer: 50.000 h bei L 80 /B 10 Photometrische Daten können fertigungsbedingt von Produktions-
serie zu Produktionsserie innerhalb der EG Richtlinie abweichen.
Umgebungstemperatur: –20° C bis +45° C
min. Biegeradius: 60 mm
Rollenlänge: 50 m
The PROLED FLEX TUBE FLAT RGB is an innovative LED product replacing the classic neon tubes. It can be
used at every location including edges and corners. The FLEX TUBE has cutting signs printed on for an easy
cutting to the required length. Installation is quite easy. Due to the high flexibility and pliability various shapes
and designs are possible. With an operating voltage of 24 VDC and the protection rating IP67 FLEX TUBE
is absolutely safe for indoor and outdoor use.
■ dimmable, autom. colour change, controllable via DMX 512, DALI, KNX, 1-10 V, CASAMBI, RF by
MULTI power supplies/controller
■ Premolded silicon sealed IP67 endcaps and feed, including cable with water stop against capillary effect,
offer a durable and safe solution for preparing FLEX TUBES for various installation environments. As it is
identical in shape to the FLEX TUBE, this method also simplifies installation in profiles. You can find
connection options on page 339.
Technical Data Photometric Data
IP classification: IP67 (for outdoor use) LED type: SMD RGB 3-in-1 LEDs
Power source: 24 VDC Common Anode (CA) Luminous flux: red 60 Lumen per m
Electrical connection: 4-PIN green 150 Lumen per m
30 Lumen per m
blue
Maximum quantity per indoor (constant temperature): r+g+b (white) 240 Lumen per m
Zubehör / Accessories power input: 10 m (single end), 20 m (both ends) Wave length: red 620 nm
outdoor (because of temperature green 525 nm
Netzteile: ab Seite 848 fluctuations and different thermal expansion blue 470 nm
coefficients of the materials): max. 7 m
Zubehör: ab Seite 327 Average lifetime: 50.000 h at L 80 /B 10 Beam angle: 120°
Profile: Seite 332, 340 Operating temperature –20° C till +45° C Due to conditions of production photometric data can vary from
production batch to production batch within the EU directive.
power supplies: from page 848 range: 60 mm
min. Bending radius:
accessories: from page 327 Length per roll: 50 m
profiles: page 332, 340
Produkttypen / Product Type EULUMDAT/IES see page 34
Artikel-Nr. Farbe trennbar alle Rollenlänge LEDs pro Segment LED Leistung Leistungsaufnahme* Gewicht pro Rolle
order code colour cuttable all Length per roll LEDs per segment LED power Power consumption* weight per roll
L372000R RGB 10 cm 50 m 6 12 Watt / m 11,5 Watt / m 17,5 kg
Artikel-Nr. Länge Gewicht pro m
order code length weight per m
L3........Z Innenbereich (konstante Temperatur): 10 m (einseitig), 20 m (beidseitig) 0,35 kg / m
Außenbereich (aufgrund von Temperaturschwankungen und unterschiedlichen Wärmeausdehnungskoeffizienten der Materialien): max. 7 m
indoor (constant temperature): 10 m (single end), 20 m (both ends)
outdoor (because of temperature fluctuations and different thermal expansion coefficients of the materials): max. 7 m
Wählen sie zum Zuschnittsartikel das praktische IP67 wärmeversiegelte Anschlusskabel inkl. Endkappe. Möglichkeiten zum Anschluss finden sie auf Seite 338.
Choose the practical IP67 heat sealed connection cable incl. end cap for the cut-to-size article. You can find connection options on page 339.
*Tatsächliche Leistungsaufnahme / Actual power consumption
322 proled.com
