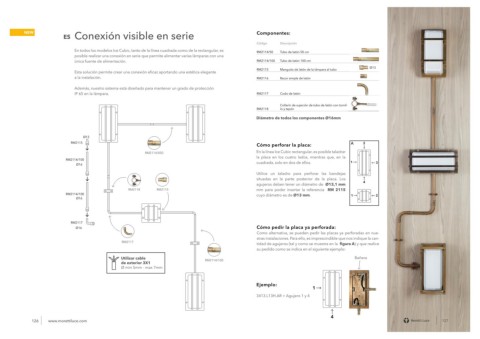

NEW Conexión visible en serie Componentes:
ES
Código Descripción
En todos los modelos Ice Cubic, tanto de la línea cuadrada como de la rectangular, es RM2114/50 Tubo de latón 50 cm
posible realizar una conexión en serie que permite alimentar varias lámparas con una
única fuente de alimentación. RM2114/100 Tubo de latón 100 cm
Ø13
RM2115 Manguito de latón de la lámpara al tubo
Esta solución permite crear una conexión ef caz aportando una estética elegante
a la instalación. RM2116 Racor simple de latón
Además, nuestro sistema está diseñado para mantener un grado de protección
IP 65 en la lámpara. RM2117 Codo de latón

Collarín de sujeción de tubo de latón con tornil-
RM2118 lo y tapón
Diámetro de todos los componentes Ø16mm

Ø13
RM2115 A 2
C o erforar a aca
RM2114/050 En la línea Ice Cubic rectangular, es posible taladrar
la placa en los cuatro lados, mientras que, en la
RM2114/100 1
Ø16 cuadrada, solo en dos de ellos. 3
Utilice un taladro para perforar las bandejas
situadas en la parte posterior de la placa. Los 4
agujeros deben tener un diámetro de Ø13,1 mm
RM2118 RM2115 mm para poder insertar la referencia RM 2115
RM2114/100 cuyo diámetro es de Ø13 mm. 1 2
Ø16

RM2117
Ø16 C o e ir a aca a erfora a
Como alternativa, se pueden pedir las placas ya perforadas en nue-
stras instalaciones. Para ello, es imprescindible que nos indique la can-
RM2117
tidad de agujeros (tal y como se muestra en la f gura A) y que realice
su pedido como se indica en el siguiente ejemplo:
Utilizar cable RM2114/100 Bañera
de exterior 3X1
Ø min 5mm - max 7mm

Ejemplo:
1
3413.L13H.AR + Agujero 1 y 4

4
