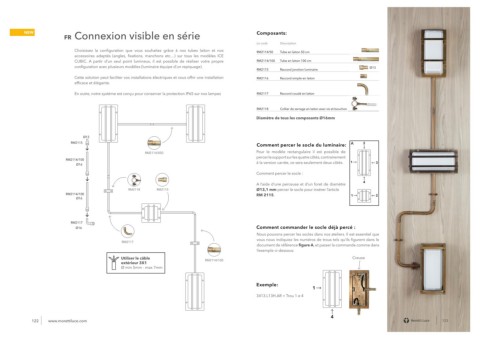

NEW Connexion visible en série Composants:
FR
Le code Description
Choisissez la conf guration que vous souhaitez grâce à nos tubes laiton et nos RM2114/50 Tube en laiton 50 cm
accessoires adaptés (angles, f xations, manchons etc…) sur tous les modèles ICE
CUBIC. A partir d’un seul point lumineux, il est possible de réaliser votre propre RM2114/100 Tube en laiton 100 cm
conf guration avec plusieurs modèles (luminaire équipe d’un repiquage). Ø13
RM2115 Raccord jonction luminaire
Cette solution peut faciliter vos installations électriques et vous offrir une installation RM2116 Raccord simple en laiton
eff cace et élégante.
En outre, notre système est conçu pour conserver la protection IP65 sur nos lampes RM2117 Raccord coudé en laiton

RM2118 Collier de serrage en laiton avec vis et bouchon
Diamètre de tous les composants Ø16mm

Ø13
RM2115 A 2
Comment percer le socle du luminaire:
RM2114/050 Pour le modèle rectangulaire il est possible de
percer le support sur les quatre côtés, contrairement
RM2114/100 1
Ø16 à la version carrée, ce sera seulement deux côtés. 3
Comment percer le socle :
4
A l’aide d’une perceuse et d’un foret de diamètre
RM2118 RM2115 Ø13,1 mm percer le socle pour insérer l’article
RM2114/100 RM 2115. 1 2
Ø16

RM2117
Ø16 Co ent co an er e soc e erc
Nous pouvons percer les socles dans nos ateliers. Il est essentiel que
vous nous indiquiez les numéros de trous tels qu’ils f gurent dans le
RM2117
document de référence f gure A, et passer la commande comme dans
l’exemple ci-dessous:
Utiliser le câble RM2114/100 Creuse
extérieur 3X1
Ø min 5mm - max 7mm

Exemple:
1
3413.L13H.AR + Trou 1 e 4

4
