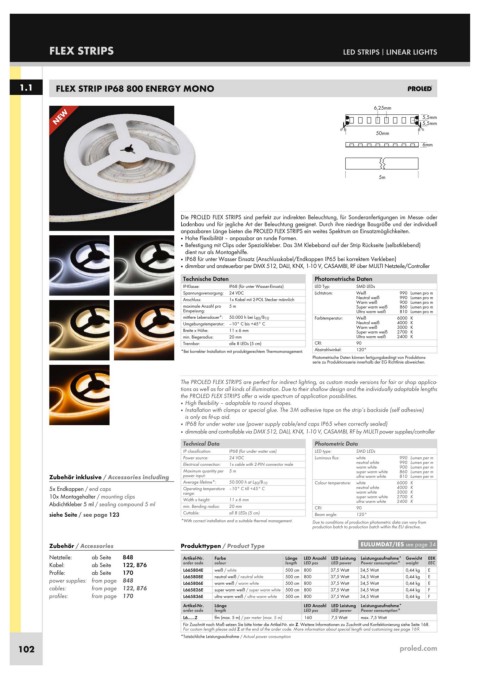

Page 62 - Becker Licht - Stripe & Kanäle

FLEX STRIPS LED STRIPS | LINEAR LIGHTS

1.1 FLEX STRIP IP68 800 ENERGY MONO

NEW 6,25mm 5,5mm
5,5mm
50mm
6mm

5m

für
Die PROLED FLEX STRIPS sind perfekt zur indirekten Beleuchtung, für Sonderanfertigungen im Messe- oder
FLEX
PROLED
STRIPS
Die
sind
im
zur
Messe-
oder
perfekt
Sonderanfertigungen
indirekten
Beleuchtung,
Ladenbau und für jegliche Art der Beleuchtung geeignet. Durch ihre niedrige Baugröße und der individuell
Ladenbau und für jegliche Art der Beleuchtung geeignet. Durch ihre niedrige Baugröße und der individuell
anpassbaren Länge bieten die PROLED FLEX STRIPS ein weites Spektrum an Einsatzmöglichkeiten.
anpassbaren Länge bieten die PROLED FLEX STRIPS ein weites Spektrum an Einsatzmöglichkeiten.
■ Hohe Flexibilität – anpassbar an runde Formen.
■ Befestigung mit Clips oder Spezialkleber. Das 3M Klebeband auf der Strip Rückseite (selbstklebend)
dient nur als Montagehilfe.
■ IP68 für unter Wasser Einsatz (Anschlusskabel/Endkappen IP65 bei korrektem Verkleben)
■ dimmbar und ansteuerbar per DMX 512, DALI, KNX, 1-10 V, CASAMBI, RF über MULTI Netzteile/Controller
Technische Daten Photometrische Daten
IP-Klasse: IP68 (für unter Wasser-Einsatz) LED Typ: SMD LEDs
Spannungsversorgung: 24 VDC Lichtstrom: Weiß 990 Lumen pro m
Anschluss: 1x Kabel mit 2-POL Stecker männlich Neutral weiß 990 Lumen pro m
Warm weiß
900 Lumen pro m
maximale Anzahl pro 5 m Super warm weiß 860 Lumen pro m
Einspeisung: Ultra warm weiß 810 Lumen pro m
mittlere Lebensdauer*: 50.000 h bei L 80 /B 10 Farbtemperatur: Weiß 6000 K
Umgebungstemperatur: –10° C bis +45° C Neutral weiß 4000 K
Breite x Höhe: 11 x 6 mm Warm weiß 3000 K
Super warm weiß
2700 K
min. Biegeradius: 20 mm Ultra warm weiß 2400 K
Trennbar: alle 8 LEDs (5 cm) CRI: 90
*Bei korrekter Installation mit produktgerechtem Thermomanagement. Abstrahlwinkel: 120°
Photometrische Daten können fertigungsbedingt von Produktions-
serie zu Produktionsserie innerhalb der EG Richtlinie abweichen.
The PROLED FLEX STRIPS are perfect for indirect lighting, as custom made versions for fair or shop applica-
tions as well as for all kinds of illumination. Due to their shallow design and the individually adaptable lengths
the PROLED FLEX STRIPS offer a wide spectrum of application possibilities.
■ High flexibility – adaptable to round shapes.
■ Installation with clamps or special glue. The 3M adhesive tape on the strip’s backside (self adhesive)
is only as fit-up aid.
■ IP68 for under water use (power supply cable/end caps IP65 when correctly sealed)
■ dimmable and controllable via DMX 512, DALI, KNX, 1-10 V, CASAMBI, RF by MULTI power supplies/controller
Technical Data Photometric Data
IP classification: IP68 (for under water use) LED type: SMD LEDs
Power source: 24 VDC Luminous flux: white 990 Lumen per m
Electrical connection: 1x cable with 2-PIN connector male neutral white 990 Lumen per m
warm white
900 Lumen per m
Maximum quantity per 5 m super warm white 860 Lumen per m
Zubehör inklusive / Accessories including power input: ultra warm white 810 Lumen per m
Average lifetime*: 50.000 h at L 80 /B 10 Colour temperature: white 6000 K
5x Endkappen / end caps Operating temperature –10° C till +45° C neutral white 4000 K
warm white
3000 K
10x Montagehalter / mounting clips range: 11 x 6 mm super warm white 2700 K
Width x height:
Abdichtkleber 5 ml / sealing compound 5 ml min. Bending radius: 20 mm CRI: ultra warm white 2400 K
90
siehe Seite / see page 123 Cuttable: all 8 LEDs (5 cm) Beam angle: 120°
*With correct installation and a suitable thermal management. Due to conditions of production photometric data can vary from
production batch to production batch within the EU directive.
Zubehör / Accessories Produkttypen / Product Type EULUMDAT/IES see page 34
Netzteile: ab Seite 848 Artikel-Nr. Farbe Länge LED Anzahl LED Leistung Leistungsaufnahme* Gewicht EEK
Kabel: ab Seite 122, 876 order code colour length LED pcs LED power Power consumption* weight EEC
Profile: ab Seite 170 L665804E weiß / white 500 cm 800 37,5 Watt 34,5 Watt 0,44 kg E E
34,5 Watt
0,44 kg
L665808E
neutral weiß / neutral white
500 cm 800
37,5 Watt
power supplies: from page 848 L665806E warm weiß / warm white 500 cm 800 37,5 Watt 34,5 Watt 0,44 kg E
cables: from page 122, 876 L665826E super warm weiß / super warm white 500 cm 800 37,5 Watt 34,5 Watt 0,44 kg F
profiles: from page 170 L665836E ultra warm weiß / ultra warm white 500 cm 800 37,5 Watt 34,5 Watt 0,44 kg F
Artikel-Nr. Länge LED Anzahl LED Leistung Leistungsaufnahme*
order code length LED pcs LED power Power consumption*
L6......Z lfm (max. 5 m) / per meter (max. 5 m) 160 7,5 Watt max. 7,5 Watt
Für Zuschnitt nach Maß setzen Sie bitte hinter die Artikel-Nr. ein Z. Weitere Informationen zu Zuschnitt und Konfektionierung siehe Seite 168.
For custom length please add Z at the end of the order code. More information about special length and customizing see page 169.
*Tatsächliche Leistungsaufnahme / Actual power consumption
