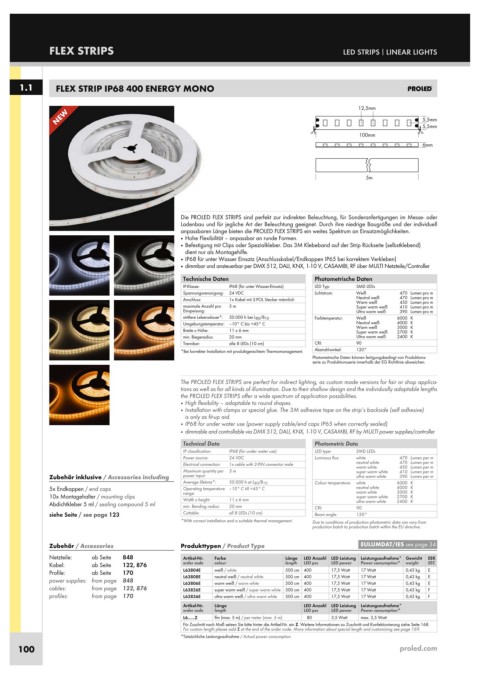

Page 60 - Becker Licht - Stripe & Kanäle

FLEX STRIPS LED STRIPS | LINEAR LIGHTS

1.1 FLEX STRIP IP68 400 ENERGY MONO

NEW 12,5mm 5,5mm

5,5mm
100mm
6mm

5m

Die PROLED FLEX STRIPS sind perfekt zur indirekten Beleuchtung, für Sonderanfertigungen im Messe- oder
Ladenbau und für jegliche Art der Beleuchtung geeignet. Durch ihre niedrige Baugröße und der individuell
anpassbaren Länge bieten die PROLED FLEX STRIPS ein weites Spektrum an Einsatzmöglichkeiten.
■ Hohe Flexibilität – anpassbar an runde Formen.
■ Befestigung mit Clips oder Spezialkleber. Das 3M Klebeband auf der Strip Rückseite (selbstklebend)
dient nur als Montagehilfe.
■ IP68 für unter Wasser Einsatz (Anschlusskabel/Endkappen IP65 bei korrektem Verkleben)
■ dimmbar und ansteuerbar per DMX 512, DALI, KNX, 1-10 V, CASAMBI, RF über MULTI Netzteile/Controller
Technische Daten Photometrische Daten
IP-Klasse: IP68 (für unter Wasser-Einsatz) LED Typ: SMD LEDs
Spannungsversorgung: 24 VDC Lichtstrom: Weiß 470 Lumen pro m
Anschluss: 1x Kabel mit 2-POL Stecker männlich Neutral weiß 470 Lumen pro m
450 Lumen pro m
Warm weiß
maximale Anzahl pro 5 m Super warm weiß 410 Lumen pro m
Einspeisung: Ultra warm weiß 390 Lumen pro m
mittlere Lebensdauer*: 50.000 h bei L 80 /B 10 Farbtemperatur: Weiß 6000 K
Umgebungstemperatur: –10° C bis +45° C Neutral weiß 4000 K
Breite x Höhe: 11 x 6 mm Warm weiß 3000 K
Super warm weiß
2700 K
min. Biegeradius: 20 mm Ultra warm weiß 2400 K
Trennbar: alle 8 LEDs (10 cm) CRI: 90
*Bei korrekter Installation mit produktgerechtem Thermomanagement. Abstrahlwinkel: 120°
Photometrische Daten können fertigungsbedingt von Produktions-
serie zu Produktionsserie innerhalb der EG Richtlinie abweichen.
The PROLED FLEX STRIPS are perfect for indirect lighting, as custom made versions for fair or shop applica-
tions as well as for all kinds of illumination. Due to their shallow design and the individually adaptable lengths
the PROLED FLEX STRIPS offer a wide spectrum of application possibilities.
■ High flexibility – adaptable to round shapes.
■ Installation with clamps or special glue. The 3M adhesive tape on the strip’s backside (self adhesive)
is only as fit-up aid.
■ IP68 for under water use (power supply cable/end caps IP65 when correctly sealed)
■ dimmable and controllable via DMX 512, DALI, KNX, 1-10 V, CASAMBI, RF by MULTI power supplies/controller
Technical Data Photometric Data
IP classification: IP68 (for under water use) LED type: SMD LEDs
Power source: 24 VDC Luminous flux: white 470 Lumen per m
Electrical connection: 1x cable with 2-PIN connector male neutral white 470 Lumen per m
warm white
450 Lumen per m
Maximum quantity per 5 m super warm white 410 Lumen per m
Zubehör inklusive / Accessories including power input: ultra warm white 390 Lumen per m
Average lifetime*: 50.000 h at L 80 /B 10 Colour temperature: white 6000 K
5x Endkappen / end caps Operating temperature –10° C till +45° C neutral white 4000 K
3000 K
warm white
10x Montagehalter / mounting clips range: 11 x 6 mm super warm white 2700 K
Width x height:
Abdichtkleber 5 ml / sealing compound 5 ml min. Bending radius: 20 mm CRI: ultra warm white 2400 K
90
siehe Seite / see page 123 Cuttable: all 8 LEDs (10 cm) Beam angle: 120°
*With correct installation and a suitable thermal management. Due to conditions of production photometric data can vary from
production batch to production batch within the EU directive.
Zubehör / Accessories Produkttypen / Product Type EULUMDAT/IES see page 34
Netzteile: ab Seite 848 Artikel-Nr. Farbe Länge LED Anzahl LED Leistung Leistungsaufnahme* Gewicht EEK
Kabel: ab Seite 122, 876 order code colour length LED pcs LED power Power consumption* weight EEC
Profile: ab Seite 170 L63804E weiß / white 500 cm 400 17,5 Watt 17 Watt 0,43 kg E E
17 Watt
0,43 kg
neutral weiß / neutral white
L63808E
17,5 Watt
500 cm 400
power supplies: from page 848 L63806E warm weiß / warm white 500 cm 400 17,5 Watt 17 Watt 0,43 kg E
cables: from page 122, 876 L63826E super warm weiß / super warm white 500 cm 400 17,5 Watt 17 Watt 0,43 kg F
profiles: from page 170 L63836E ultra warm weiß / ultra warm white 500 cm 400 17,5 Watt 17 Watt 0,43 kg F
Artikel-Nr. Länge LED Anzahl LED Leistung Leistungsaufnahme*
order code length LED pcs LED power Power consumption*
L6......Z lfm (max. 5 m) / per meter (max. 5 m) 80 3,5 Watt max. 3,5 Watt
Für Zuschnitt nach Maß setzen Sie bitte hinter die Artikel-Nr. ein Z. Weitere Informationen zu Zuschnitt und Konfektionierung siehe Seite 168.
For custom length please add Z at the end of the order code. More information about special length and customizing see page 169.
*Tatsächliche Leistungsaufnahme / Actual power consumption
