MODULE CHAINS LED STRIPS | LINEAR LIGHTS

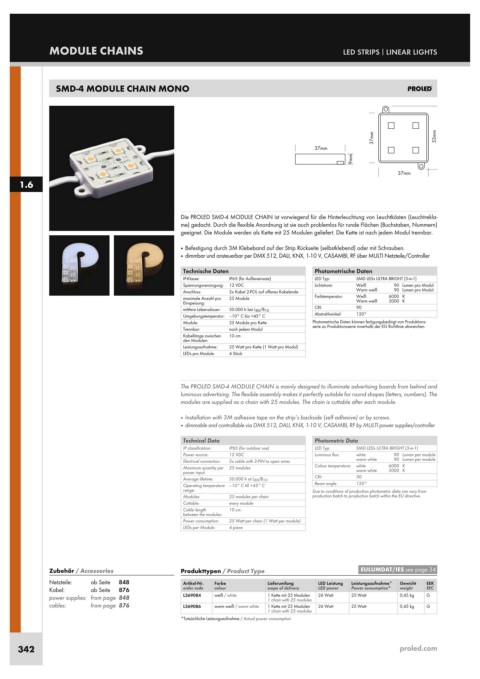

SMD-4 MODULE CHAIN MONO

1.6

Die PROLED SMD-4 MODULE CHAIN ist vorwiegend für die Hinterleuchtung von Leuchtkästen (Leuchtrekla-
me) gedacht. Durch die flexible Anordnung ist sie auch problemlos für runde Flächen (Buchstaben, Nummern)
geeignet. Die Module werden als Kette mit 25 Modulen geliefert. Die Kette ist nach jedem Modul trennbar.

■ Befestigung durch 3M Klebeband auf der Strip Rückseite (selbstklebend) oder mit Schrauben.
■ dimmbar und ansteuerbar per DMX 512, DALI, KNX, 1-10 V, CASAMBI, RF über MULTI Netzteile/Controller
Technische Daten Photometrische Daten
IP-Klasse: IP65 (für Außeneinsatz) LED Typ: SMD LEDs ULTRA BRIGHT (3-in-1)
Spannungsversorgung: 12 VDC Lichtstrom: Weiß 90 Lumen pro Modul
Anschluss: 2x Kabel 2-POL auf offenes Kabelende Warm weiß 90 Lumen pro Modul
maximale Anzahl pro 25 Module Farbtemperatur: Weiß 6000 K
Einspeisung: Warm weiß 3000 K
mittlere Lebensdauer: 50.000 h bei L 80 /B 10 CRI: 90
Umgebungstemperatur: –10° C bis +45° C Abstrahlwinkel: 120°
Module: 25 Module pro Kette Photometrische Daten können fertigungsbedingt von Produktions-
serie zu Produktionsserie innerhalb der EG Richtlinie abweichen.
Trennbar: nach jedem Modul
Kabellänge zwischen 10 cm
den Modulen:
Leistungsaufnahme: 25 Watt pro Kette (1 Watt pro Modul)
LEDs pro Module: 4 Stück

The PROLED SMD-4 MODULE CHAIN is mainly designed to illuminate advertising boards from behind and
luminous advertising. The flexible assembly makes it perfectly suitable for round shapes (letters, numbers). The
modules are supplied as a chain with 25 modules. The chain is cuttable after each module.
■ Installation with 3M adhesive tape on the strip’s backside (self adhesive) or by screws.
■ dimmable and controllable via DMX 512, DALI, KNX, 1-10 V, CASAMBI, RF by MULTI power supplies/controller

Technical Data Photometric Data
IP classification: IP65 (for outdoor use) LED Typ: SMD LEDs ULTRA BRIGHT (3-in-1)
Power source: 12 VDC Luminous flux: white 90 Lumen per module
Electrical connection: 2x cable with 2-PIN to open wires warm white 90 Lumen per module
Maximum quantity per 25 modules Colour temperature: white 6000 K
3000 K
warm white
power input:
Average lifetime: 50.000 h at L 80 /B 10 CRI: 90
Operating temperature –10° C till +45° C Beam angle: 120°
range: Due to conditions of production photometric data can vary from
Modules: 25 modules per chain production batch to production batch within the EU directive.
Cuttable: every module
Cable length 10 cm
between the modules:
Power consumption: 25 Watt per chain (1 Watt per module)
LEDs per Module: 4 piece

Zubehör / Accessories Produkttypen / Product Type EULUMDAT/IES see page 34
Netzteile: ab Seite 848 Artikel-Nr. Farbe Lieferumfang LED Leistung Leistungsaufnahme* Gewicht EEK
Kabel: ab Seite 876 order code colour scope of delivery LED power Power consumption* weight EEC
power supplies: from page 848 L369084 weiß / white 1 Kette mit 25 Modulen 26 Watt 25 Watt 0,45 kg G
1 chain with 25 modules
cables: from page 876 L369086 warm weiß / warm white 1 Kette mit 25 Modulen 26 Watt 25 Watt 0,45 kg G
1 chain with 25 modules
*Tatsächliche Leistungsaufnahme / Actual power consumption
