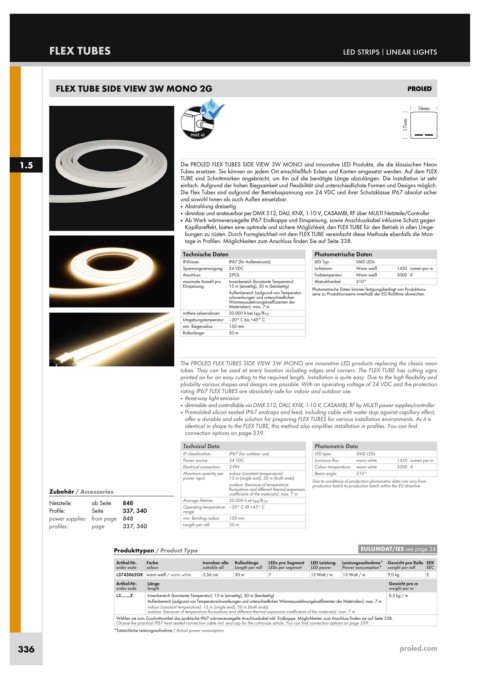

Page 296 - Becker Licht - Stripe & Kanäle

FLEX TUBES LED STRIPS | LINEAR LIGHTS

FLEX TUBE SIDE VIEW 3W MONO 2G

PAGE 40

1.5 Die PROLED FLEX TUBES SIDE VIEW 3W MONO sind innovative LED Produkte, die die klassischen Neon
Tubes ersetzen. Sie können an jedem Ort einschließlich Ecken und Kanten eingesetzt werden. Auf dem FLEX
TUBE sind Schnittmarken angebracht, um ihn auf die benötigte Länge abzulängen. Die Installation ist sehr
einfach. Aufgrund der hohen Biegsamkeit und Flexibilität sind unterschiedlichste Formen und Designs möglich.
Die Flex Tubes sind aufgrund der Betriebsspannung von 24 VDC und ihrer Schutzklasse IP67 absolut sicher
und sowohl Innen als auch Außen einsetzbar.
■ Abstrahlung dreiseitig
■ dimmbar und ansteuerbar per DMX 512, DALI, KNX, 1-10 V, CASAMBI, RF über MULTI Netzteile/Controller
■ Ab Werk wärmeversiegelte IP67 Endkappe und Einspeisung, sowie Anschlusskabel inklusive Schutz gegen
Kapillareffekt, bieten eine optimale und sichere Möglichkeit, den FLEX TUBE für den Betrieb in allen Umge-
bungen zu rüsten. Durch Formgleichheit mit dem FLEX TUBE vereinfacht diese Methode ebenfalls die Mon-
tage in Profilen. Möglichkeiten zum Anschluss finden Sie auf Seite 338.
Technische Daten Photometrische Daten
IP-Klasse: IP67 (für Außeneinsatz) LED Typ: SMD LEDs
Spannungsversorgung: 24 VDC Lichtstrom: Warm weiß 1450 Lumen pro m
Anschluss: 2-POL Farbtemperatur: Warm weiß 3000 K
maximale Anzahl pro Innenbereich (konstante Temperatur): Abstrahlwinkel: 210°
Einspeisung: 15 m (einseitig), 30 m (beidseitig) Photometrische Daten können fertigungsbedingt von Produktions-
Außenbereich (aufgrund von Temperatur- serie zu Produktionsserie innerhalb der EG Richtlinie abweichen.
schwankungen und unterschiedlichen
Wärmeausdehnungskoeffizienten der
Materialien): max. 7 m
mittlere Lebensdauer: 50.000 h bei L 80 /B 10
Umgebungstemperatur: –20° C bis +45° C
min. Biegeradius: 150 mm
Rollenlänge: 30 m

The PROLED FLEX TUBES SIDE VIEW 3W MONO are innovative LED products replacing the classic neon
tubes. They can be used at every location including edges and corners. The FLEX TUBE has cutting signs
printed on for an easy cutting to the required length. Installation is quite easy. Due to the high flexibility and
pliability various shapes and designs are possible. With an operating voltage of 24 VDC and the protection
rating IP67 FLEX TUBES are absolutely safe for indoor and outdoor use.
■ three-way light emission
■ dimmable and controllable via DMX 512, DALI, KNX, 1-10 V, CASAMBI, RF by MULTI power supplies/controller
■ Premolded silicon sealed IP67 endcaps and feed, including cable with water stop against capillary effect,
offer a durable and safe solution for preparing FLEX TUBES for various installation environments. As it is
identical in shape to the FLEX TUBE, this method also simplifies installation in profiles. You can find
connection options on page 339.
Technical Data Photometric Data
IP classification: IP67 (for outdoor use) LED type: SMD LEDs
Power source: 24 VDC Luminous flux: warm white 1450 Lumen per m
Electrical connection: 2-PIN Colour temperature: warm white 3000 K
Maximum quantity per indoor (constant temperature): Beam angle: 210°
power input: 15 m (single end), 30 m (both ends) Due to conditions of production photometric data can vary from
outdoor (because of temperature production batch to production batch within the EU directive.
Zubehör / Accessories fluctuations and different thermal expansion
coefficients of the materials): max. 7 m
Netzteile: ab Seite 848 Average lifetime: 50.000 h at L 80 /B 10
Profile: Seite 337, 340 Operating temperature –20° C till +45° C
range:
power supplies: from page 848 min. Bending radius: 150 mm
profiles: page 337, 340 Length per roll: 30 m

Produkttypen / Product Type EULUMDAT/IES see page 34
Artikel-Nr. Farbe trennbar alle Rollenlänge LEDs pro Segment LED Leistung Leistungsaufnahme* Gewicht pro Rolle EEK
order code colour cuttable all Length per roll LEDs per segment LED power Power consumption* weight per roll EEC
L3743062GR warm weiß / warm white 5,56 cm 30 m 7 13 Watt / m 13 Watt / m 9,0 kg E
Artikel-Nr. Länge Gewicht pro m
order code length weight per m
L3........Z Innenbereich (konstante Temperatur): 15 m (einseitig), 30 m (beidseitig) 0,3 kg / m
Außenbereich (aufgrund von Temperaturschwankungen und unterschiedlichen Wärmeausdehnungskoeffizienten der Materialien): max. 7 m
indoor (constant temperature): 15 m (single end), 30 m (both ends)
outdoor (because of temperature fluctuations and different thermal expansion coefficients of the materials): max. 7 m
Wählen sie zum Zuschnittsartikel das praktische IP67 wärmeversiegelte Anschlusskabel inkl. Endkappe. Möglichkeiten zum Anschluss finden sie auf Seite 338.
Choose the practical IP67 heat sealed connection cable incl. end cap for the cut-to-size article. You can find connection options on page 339.
*Tatsächliche Leistungsaufnahme / Actual power consumption
336 proled.com
