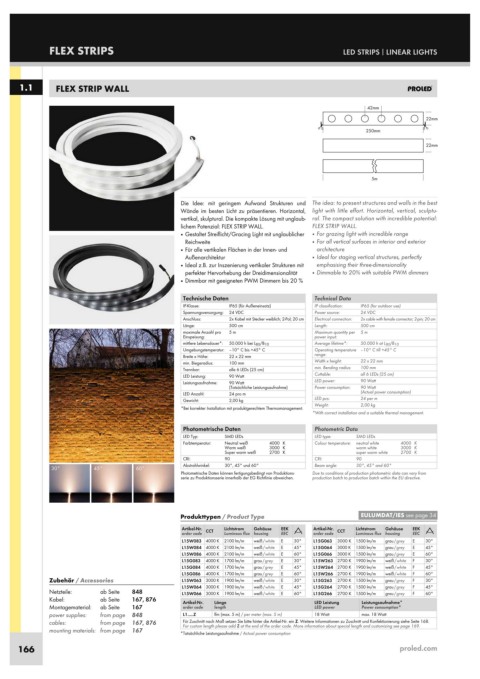

Page 126 - Becker Licht - Stripe & Kanäle

FLEX STRIPS LED STRIPS | LINEAR LIGHTS

1.1 FLEX STRIP WALL

Die Idee: mit geringem Aufwand Strukturen und The idea: to present structures and walls in the best
Wände im besten Licht zu präsentieren. Horizontal, light with little effort. Horizontal, vertical, sculptu-
vertikal, skulptural. Die kompakte Lösung mit unglaub- ral. The compact solution with incredible potential:
lichem Potenzial: FLEX STRIP WALL. FLEX STRIP WALL.
■ Gestaltet Streiflicht/Gracing Light mit unglaublicher ■ For grazing light with incredible range
Reichweite ■ For all vertical surfaces in interior and exterior
■ Für alle vertikalen Flächen in der Innen- und architecture
Außenarchitektur ■ Ideal for staging vertical structures, perfectly
■ Ideal z.B. zur Inszenierung vertikaler Strukturen mit emphasising their three-dimensionality
perfekter Hervorhebung der Dreidimensionalität ■ Dimmable to 20% with suitable PWM dimmers
■ Dimmbar mit geeigneten PWM Dimmern bis 20 %

Technische Daten Technical Data
IP-Klasse: IP65 (für Außeneinsatz) IP classification: IP65 (for outdoor use)
Spannungsversorgung: 24 VDC Power source: 24 VDC
Anschluss: 2x Kabel mit Stecker weiblich; 2-Pol; 20 cm Electrical connection: 2x cable with female connector; 2-pin; 20 cm
Länge: 500 cm Length: 500 cm
maximale Anzahl pro 5 m Maximum quantity per 5 m
Einspeisung: power input:
mittlere Lebensdauer*: 50.000 h bei L 80 /B 10 Average lifetime*: 50.000 h at L 80 /B 10
Umgebungstemperatur: –10° C bis +45° C Operating temperature –10° C till +45° C
Breite x Höhe: 22 x 22 mm range:
min. Biegeradius: 100 mm Width x height: 22 x 22 mm
Trennbar: alle 6 LEDs (25 cm) min. Bending radius: 100 mm
LED Leistung: 90 Watt Cuttable: all 6 LEDs (25 cm)
Leistungsaufnahme: 90 Watt LED power: 90 Watt
(Tatsächliche Leistungsaufnahme) Power consumption: 90 Watt
LED Anzahl: 24 pro m (Actual power consumption)
Gewicht: 2,00 kg LED pcs: 24 per m
*Bei korrekter Installation mit produktgerechtem Thermomanagement. Weight: 2,00 kg
*With correct installation and a suitable thermal management.
Photometrische Daten Photometric Data
LED Typ: SMD LEDs LED type: SMD LEDs
Farbtemperatur: Neutral weiß 4000 K Colour temperature: neutral white 4000 K
Warm weiß 3000 K warm white 3000 K
Super warm weiß 2700 K super warm white 2700 K
CRI: 90 CRI: 90
30° 45° 60° Abstrahlwinkel: 30°, 45° und 60° Beam angle: 30°, 45° and 60°
Photometrische Daten können fertigungsbedingt von Produktions- Due to conditions of production photometric data can vary from
serie zu Produktionsserie innerhalb der EG Richtlinie abweichen. production batch to production batch within the EU directive.

Produkttypen / Product Type EULUMDAT/IES see page 34

Artikel-Nr. Lichtstrom Gehäuse EEK Artikel-Nr. Lichtstrom Gehäuse EEK
order code CCT Luminous flux housing EEC order code CCT Luminous flux housing EEC
L15W083 4000 K 2100 lm/m weiß / white E 30° L15G063 3000 K 1500 lm/m grau / grey E 30°
L15W084 4000 K 2100 lm/m weiß / white E 45° L15G064 3000 K 1500 lm/m grau / grey E 45°
L15W086 4000 K 2100 lm/m weiß / white E 60° L15G066 3000 K 1500 lm/m grau / grey E 60°
L15G083 4000 K 1700 lm/m grau / grey E 30° L15W263 2700 K 1900 lm/m weiß / white F 30°
L15G084 4000 K 1700 lm/m grau / grey E 45° L15W264 2700 K 1900 lm/m weiß / white F 45°
L15G086 4000 K 1700 lm/m grau / grey E 60° L15W266 2700 K 1900 lm/m weiß / white F 60°
Zubehör / Accessories L15W063 3000 K 1900 lm/m weiß / white E 30° L15G263 2700 K 1500 lm/m grau / grey F 30°
L15W064 3000 K 1900 lm/m weiß / white E 45° L15G264 2700 K 1500 lm/m grau / grey F 45°
Netzteile: ab Seite 848 L15W066 3000 K 1900 lm/m weiß / white E 60° L15G266 2700 K 1500 lm/m grau / grey F 60°
Kabel: ab Seite 167, 876 Artikel-Nr. Länge LED Leistung Leistungsaufnahme*
Montagematerial: ab Seite 167 order code length LED power Power consumption*
power supplies: from page 848 L1.....Z lfm (max. 5 m) / per meter (max. 5 m) 18 Watt max. 18 Watt
cables: from page 167, 876 Für Zuschnitt nach Maß setzen Sie bitte hinter die Artikel-Nr. ein Z. Weitere Informationen zu Zuschnitt und Konfektionierung siehe Seite 168.
For custom length please add Z at the end of the order code. More information about special length and customizing see page 169.
mounting materials: from page 167 *Tatsächliche Leistungsaufnahme / Actual power consumption
