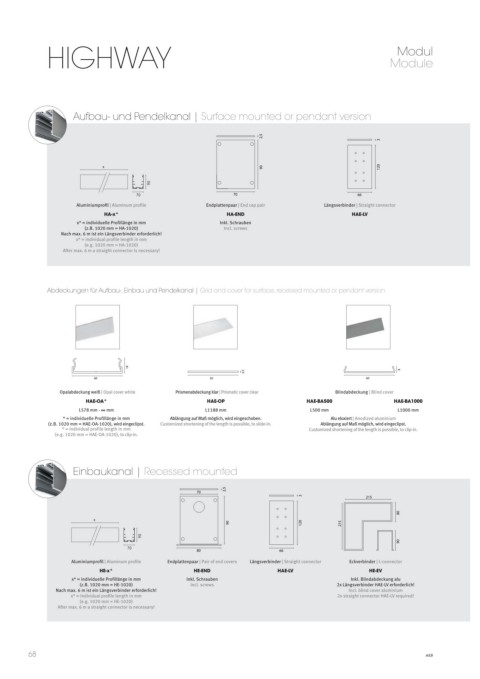

HIGHWAY Module
Modul

Aufbau- und Pendelkanal | Surface mounted or pendant version

2,5
3

x 90 120
90
70 70 66
Aluminiumprof l | Aluminum prof le Endplattenpaar | End cap pair Längsverbinder | Straight connector
HA-x* HA-END HAE-LV
x* = individuelle Profillänge in mm Inkl. Schrauben
(z.B. 1020 mm = HA-1020) Incl. screws
Nach max. 6 m ist ein Längsverbinder erforderlich!
x* = individual prof le length in mm
(e.g. 1020 mm = HA-1020)
Af er max. 6 m a straight connector is necessary!

Abdeckungen für Aufbau-, Einbau und Pendelkanal | Grid and cover for surface, recessed mounted or pendant version

18
2,5 8
60 65 60
Opalabdeckung weiß | Opal cover white Prismenabdeckung klar | Prismatic cover clear Blindabdeckung | Blind cover
HAE-OA* HAE-OP HAE-BA500 HAE-BA1000
L578 mm - ∞ mm L1188 mm L500 mm L1000 mm
* = individuelle Profillänge in mm Ablängung auf Maß möglich, wird eingeschoben. Alu eloxiert | Anodized aluminium
(z.B. 1020 mm = HAE-OA-1020), wird eingeclipst. Customized shortening of the length is possible, to slide-in. Ablängung auf Maß möglich, wird eingeclipst.
* = individual profile length in mm Customized shortening of the length is possible, to clip-in.
(e.g. 1020 mm = HAE-OA-1020), to clip-in.

Einbaukanal | Recessed mounted

70 2,5
3 215
80
x
90 120 215
90
90
70
80 66
Aluminiumprof l | Aluminum prof le Endplattenpaar | Pair of end covers Längsverbinder | Straight connector Eckverbinder | L-connector
HE-x* HE-END HAE-LV HE-EV
x* = individuelle Profillänge in mm Inkl. Schrauben Inkl. Blindabdeckung alu
(z.B. 1020 mm = HE-1020) Incl. screws 2x Längsverbinder HAE-LV erforderlich!
Nach max. 6 m ist ein Längsverbinder erforderlich! Incl. blind cover aluminium
x* = individual prof le length in mm 2x straight connector HAE-LV required!
(e.g. 1020 mm = HE-1020)
Af er max. 6 m a straight connector is necessary!
