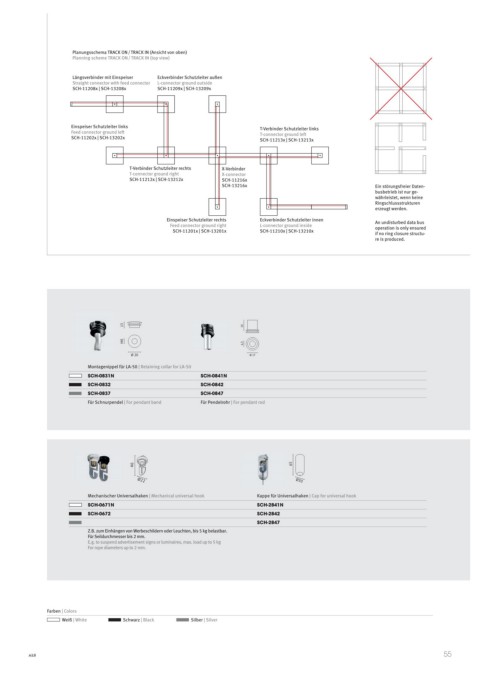

Planungsschema TRACK ON/TRACK IN (Ansicht von oben)
Planning scheme TRACK ON/TRACK IN (top view)

Längsverbinder mit Einspeiser Eckverbinder Schutzleiter außen
Straight connector with feed connector L-connector ground outside
SCH-11208x | SCH-13208x SCH-11209x | SCH-13209x

Einspeiser Schutzleiter links T-Verbinder Schutzleiter links
Feed connector ground lef T-connector ground lef
SCH-11202x | SCH-13202x
SCH-11213x | SCH-13213x

T-Verbinder Schutzleiter rechts X-Verbinder
T-connector ground right X-connector
SCH-11212x | SCH-13212x SCH-11216x
SCH-13216x Ein störungsfreier Daten-
busbetrieb ist nur ge-
währleistet, wenn keine
Ringschlussstrukturen
erzeugt werden.
Einspeiser Schutzleiter rechts Eckverbinder Schutzleiter innen An undisturbed data bus
Feed connector ground right L-connector ground inside operation is only ensured
SCH-11201x | SCH-13201x SCH-11210x | SCH-13210x
if no ring closure structu-
re is produced.

13 20
M8 6,5

Ø 20 Ø 17
Montagenippel für LA-50 | Retaining collar for LA-50
SCH-0831N SCH-0841N
SCH-0832 SCH-0842
SCH-0837 SCH-0847
Für Schnurpendel | For pendant band Für Pendelrohr | For pendant rod

46 65
Ø22 Ø30
Mechanischer Universalhaken | Mechanical universal hook Kappe für Universalhaken | Cap for universal hook
SCH-0671N SCH-2841N
SCH-0672 SCH-2842
SCH-2847
Z.B. zum Einhängen von Werbeschildern oder Leuchten, bis 5 kg belastbar.
Für Seildurchmesser bis 2 mm.
E.g. to suspend advertisement signs or luminaires, max. load up to 5 kg
For rope diameters up to 2 mm.

Farben | Colors
Weiß | White Schwarz | Black Silber | Silver
