LED STRIPS | LINEAR LIGHTS FLEX STRIPS

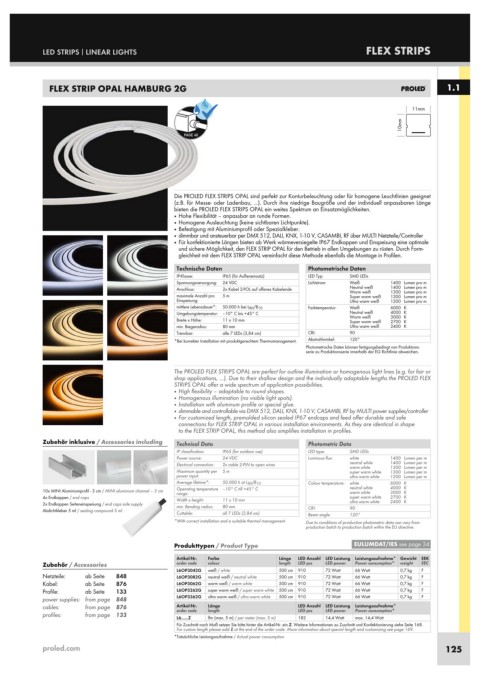

FLEX STRIP OPAL HAMBURG 2G 1.1

PAGE 40

Die PROLED FLEX STRIPS OPAL sind perfekt zur Konturbeleuchtung oder für homogene Leuchtlinien geeignet
(z.B. für Messe- oder Ladenbau, ...). Durch ihre niedrige Baugröße und der individuell anpassbaren Länge
bieten die PROLED FLEX STRIPS OPAL ein weites Spektrum an Einsatzmöglichkeiten.
■ Hohe Flexibilität – anpassbar an runde Formen.
■ Homogene Ausleuchtung (keine sichtbaren Lichtpunkte).
■ Befestigung mit Aluminiumprofil oder Spezialkleber.
■ dimmbar und ansteuerbar per DMX 512, DALI, KNX, 1-10 V, CASAMBI, RF über MULTI Netzteile/Controller
■ Für konfektionierte Längen bieten ab Werk wärmeversiegelte IP67 Endkappen und Einspeisung eine optimale
und sichere Möglichkeit, den FLEX STRIP OPAL für den Betrieb in allen Umgebungen zu rüsten. Durch Form-
gleichheit mit dem FLEX STRIP OPAL vereinfacht diese Methode ebenfalls die Montage in Profilen.
Technische Daten Photometrische Daten
IP-Klasse: IP65 (für Außeneinsatz) LED Typ: SMD LEDs
Spannungsversorgung: 24 VDC Lichtstrom: Weiß 1400 Lumen pro m
Anschluss: 2x Kabel 2-POL auf offenes Kabelende Neutral weiß 1400 Lumen pro m
1300 Lumen pro m
Warm weiß
maximale Anzahl pro 5 m Super warm weiß 1300 Lumen pro m
Einspeisung: Ultra warm weiß 1200 Lumen pro m
mittlere Lebensdauer*: 50.000 h bei L 80 /B 10 Farbtemperatur: Weiß 6000 K
Umgebungstemperatur: –10° C bis +45° C Neutral weiß 4000 K
Breite x Höhe: 11 x 10 mm Warm weiß 3000 K
Super warm weiß
2700 K
min. Biegeradius: 80 mm Ultra warm weiß 2400 K
Trennbar: alle 7 LEDs (3,84 cm) CRI: 90
*Bei korrekter Installation mit produktgerechtem Thermomanagement. Abstrahlwinkel: 120°
Photometrische Daten können fertigungsbedingt von Produktions-
serie zu Produktionsserie innerhalb der EG Richtlinie abweichen.
The PROLED FLEX STRIPS OPAL are perfect for outline illumination or homogenous light lines (e.g. for fair or
shop applications, ...). Due to their shallow design and the individually adaptable lengths the PROLED FLEX
STRIPS OPAL offer a wide spectrum of application possibilities.
■ High flexibility – adaptable to round shapes.
■ Homogenous illumination (no visible light spots).
■ Installation with aluminum profile or special glue.
■ dimmable and controllable via DMX 512, DALI, KNX, 1-10 V, CASAMBI, RF by MULTI power supplies/controller
■ For customized length, premolded silicon sealed IP67 endcaps and feed offer durable and safe
connections for FLEX STRIP OPAL in various installation environments. As they are identical in shape
to the FLEX STRIP OPAL, this method also simplifies installation in profiles.
Zubehör inklusive / Accessories including Technical Data Photometric Data
IP classification: IP65 (for outdoor use) LED type: SMD LEDs
Power source: 24 VDC Luminous flux: white 1400 Lumen per m
Electrical connection: 2x cable 2-PIN to open wires neutral white 1400 Lumen per m
warm white
1300 Lumen per m
Maximum quantity per 5 m super warm white 1300 Lumen per m
power input: ultra warm white 1200 Lumen per m
Average lifetime*: 50.000 h at L 80 /B 10 Colour temperature: white 6000 K
10x MINI Aluminiumprofil - 3 cm / MINI aluminium channel – 3 cm Operating temperature –10° C till +45° C neutral white 4000 K
3000 K
warm white
range:
4x Endkappen / end caps Width x height: 11 x 10 mm super warm white 2700 K
2x Endkappen Seiteneinspeisung / end caps side supply min. Bending radius: 80 mm ultra warm white 2400 K
Abdichtkleber 5 ml / sealing compound 5 ml Cuttable: all 7 LEDs (3,84 cm) CRI: 90
120°
Beam angle:
*With correct installation and a suitable thermal management. Due to conditions of production photometric data can vary from
production batch to production batch within the EU directive.
Produkttypen / Product Type EULUMDAT/IES see page 34
Artikel-Nr. Farbe Länge LED Anzahl LED Leistung Leistungsaufnahme* Gewicht EEK
Zubehör / Accessories order code colour length LED pcs LED power Power consumption* weight EEC
L6OP3042G weiß / white 500 cm 910 72 Watt 66 Watt 0,7 kg F
Netzteile: ab Seite 848 L6OP3082G neutral weiß / neutral white 500 cm 910 72 Watt 66 Watt 0,7 kg F
Kabel: ab Seite 876 L6OP3062G warm weiß / warm white 500 cm 910 72 Watt 66 Watt 0,7 kg F
Profile: ab Seite 133 L6OP3262G super warm weiß / super warm white 500 cm 910 72 Watt 66 Watt 0,7 kg F
power supplies: from page 848 L6OP3362G ultra warm weiß / ultra warm white 500 cm 910 72 Watt 66 Watt 0,7 kg F
cables: from page 876 Artikel-Nr. Länge LED Anzahl LED Leistung Leistungsaufnahme*
Power consumption*
length
order code
LED pcs
LED power
profiles: from page 133 L6......Z lfm (max. 5 m) / per meter (max. 5 m) 182 14,4 Watt max. 14,4 Watt
Für Zuschnitt nach Maß setzen Sie bitte hinter die Artikel-Nr. ein Z. Weitere Informationen zu Zuschnitt und Konfektionierung siehe Seite 168.
For custom length please add Z at the end of the order code. More information about special length and customizing see page 169.
*Tatsächliche Leistungsaufnahme / Actual power consumption
