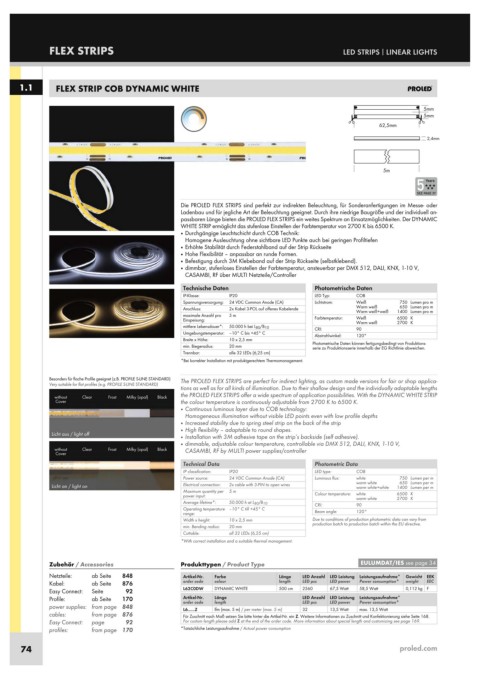

Page 34 - Becker Licht - Stripe & Kanäle

FLEX STRIPS LED STRIPS | LINEAR LIGHTS

1.1 FLEX STRIP COB DYNAMIC WHITE

5mm
5mm
62,5mm
2,4mm

5m
Years
SEE PAGE 37
Die PROLED FLEX STRIPS sind perfekt zur indirekten Beleuchtung, für Sonderanfertigungen im Messe- oder
Ladenbau und für jegliche Art der Beleuchtung geeignet. Durch ihre niedrige Baugröße und der individuell an-
passbaren Länge bieten die PROLED FLEX STRIPS ein weites Spektrum an Einsatzmöglichkeiten. Der DYNAMIC
WHITE STRIP ermöglicht das stufenlose Einstellen der Farbtemperatur von 2700 K bis 6500 K.
■ Durchgängige Leuchtschicht durch COB Technik:
Homogene Ausleuchtung ohne sichtbare LED Punkte auch bei geringen Profiltiefen
■ Erhöhte Stabilität durch Federstahlband auf der Strip Rückseite
■ Hohe Flexibilität – anpassbar an runde Formen.
■ Befestigung durch 3M Klebeband auf der Strip Rückseite (selbstklebend).
■ dimmbar, stufenloses Einstellen der Farbtemperatur, ansteuerbar per DMX 512, DALI, KNX, 1-10 V,
CASAMBI, RF über MULTI Netzteile/Controller
Technische Daten Photometrische Daten
IP-Klasse: IP20 LED Typ: COB
Spannungsversorgung: 24 VDC Common Anode (CA) Lichtstrom: Weiß 750 Lumen pro m
650 Lumen pro m
Anschluss: 2x Kabel 3-POL auf offenes Kabelende Warm weiß 1400 Lumen pro m
Warm weiß+weiß
maximale Anzahl pro 5 m Farbtemperatur: Weiß 6500 K
Einspeisung: Warm weiß 2700 K
mittlere Lebensdauer*: 50.000 h bei L 80 /B 10 CRI: 90
Umgebungstemperatur: –10° C bis +45° C Abstrahlwinkel: 120°
Breite x Höhe: 10 x 2,5 mm
min. Biegeradius: 20 mm Photometrische Daten können fertigungsbedingt von Produktions-
serie zu Produktionsserie innerhalb der EG Richtlinie abweichen.
Trennbar: alle 32 LEDs (6,25 cm)
*Bei korrekter Installation mit produktgerechtem Thermomanagement.
Besonders für flache Profile geeignet (z.B. PROFILE S-LINE STANDARD) The PROLED FLEX STRIPS are perfect for indirect lighting, as custom made versions for fair or shop applica-
Very suitable for flat profiles (e.g. PROFILE S-LINE STANDARD)
tions as well as for all kinds of illumination. Due to their shallow design and the individually adaptable lengths
without Clear Frost Milky (opal) Black the PROLED FLEX STRIPS offer a wide spectrum of application possibilities. With the DYNAMIC WHITE STRIP
Cover the colour temperature is continuously adjustable from 2700 K to 6500 K.
■ Continuous luminous layer due to COB technology:
Homogeneous illumination without visible LED points even with low profile depths
■ Increased stability due to spring steel strip on the back of the strip
■ High flexibility – adaptable to round shapes.
Licht aus / light off ■ Installation with 3M adhesive tape on the strip’s backside (self adhesive).
■ dimmable, adjustable colour temperature, controllable via DMX 512, DALI, KNX, 1-10 V,
without Clear Frost Milky (opal) Black CASAMBI, RF by MULTI power supplies/controller
Cover
Technical Data Photometric Data
IP classification: IP20 LED type: COB
Power source: 24 VDC Common Anode (CA) Luminous flux: white 750 Lumen per m
650 Lumen per m
Licht an / light on Electrical connection: 2x cable with 3-PIN to open wires warm white 1400 Lumen per m
warm white+white
Maximum quantity per 5 m Colour temperature: white 6500 K
power input: warm white 2700 K
Average lifetime*: 50.000 h at L 80 /B 10 CRI: 90
Operating temperature –10° C till +45° C Beam angle: 120°
range:
Width x height: 10 x 2,5 mm Due to conditions of production photometric data can vary from
min. Bending radius: 20 mm production batch to production batch within the EU directive.
Cuttable: all 32 LEDs (6,25 cm)
*With correct installation and a suitable thermal management.
Zubehör / Accessories Produkttypen / Product Type EULUMDAT/IES see page 34
Netzteile: ab Seite 848 Artikel-Nr. Farbe Länge LED Anzahl LED Leistung Leistungsaufnahme* Gewicht EEK
Kabel: ab Seite 876 order code colour length LED pcs LED power Power consumption* weight EEC
Easy Connect: Seite 92 L62C0DW DYNAMIC WHITE 500 cm 2560 67,5 Watt 58,5 Watt 0,112 kg F
Profile: ab Seite 170 Artikel-Nr. Länge LED Anzahl LED Leistung Leistungsaufnahme*
Power consumption*
length
order code
LED pcs
LED power
power supplies: from page 848 L6......Z lfm (max. 5 m) / per meter (max. 5 m) 32 13,5 Watt max. 13,5 Watt
cables: from page 876 Für Zuschnitt nach Maß setzen Sie bitte hinter die Artikel-Nr. ein Z. Weitere Informationen zu Zuschnitt und Konfektionierung siehe Seite 168.
Easy Connect: page 92 For custom length please add Z at the end of the order code. More information about special length and customizing see page 169.
profiles: from page 170 *Tatsächliche Leistungsaufnahme / Actual power consumption
74 proled.com
