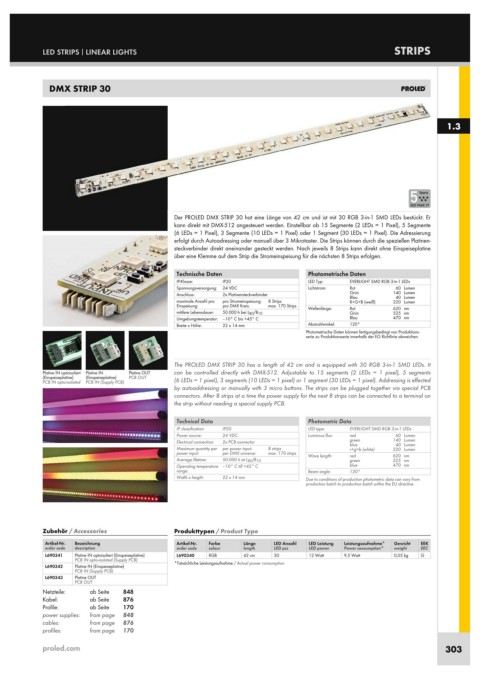

LED STRIPS | LINEAR LIGHTS STRIPS

DMX STRIP 30

1.3

Years
SEE PAGE 37
Der PROLED DMX STRIP 30 hat eine Länge von 42 cm und ist mit 30 RGB 3-in-1 SMD LEDs bestückt. Er
kann direkt mit DMX-512 angesteuert werden. Einstellbar ob 15 Segmente (2 LEDs = 1 Pixel), 5 Segmente
(6 LEDs = 1 Pixel), 3 Segmente (10 LEDs = 1 Pixel) oder 1 Segment (30 LEDs = 1 Pixel). Die Adressierung
erfolgt durch Autoadressing oder manuell über 3 Mikrotaster. Die Strips können durch die speziellen Platinen-
steckverbinder direkt aneinander gesteckt werden. Nach jeweils 8 Strips kann direkt ohne Einspeiseplatine
über eine Klemme auf dem Strip die Stromeinspeisung für die nächsten 8 Strips erfolgen.

Technische Daten Photometrische Daten
IP-Klasse: IP20 LED Typ: EVERLIGHT SMD RGB 3-in-1 LEDs
Spannungsversorgung: 24 VDC Lichtstrom: Rot 60 Lumen
Anschluss: 2x Platinensteckverbinder Grün 140 Lumen
40 Lumen
Blau
maximale Anzahl pro pro Stromeinspeisung: 8 Strips R+G+B (weiß) 220 Lumen
Einspeisung: pro DMX Kreis: max. 170 Strips Wellenlänge: Rot 620 nm
mittlere Lebensdauer: 50.000 h bei L 80 /B 10 Grün 525 nm
Umgebungstemperatur: –10° C bis +45° C Blau 470 nm
Breite x Höhe: 22 x 14 mm Abstrahlwinkel: 120°
Photometrische Daten können fertigungsbedingt von Produktions-
serie zu Produktionsserie innerhalb der EG Richtlinie abweichen.
The PROLED DMX STRIP 30 has a length of 42 cm and is equipped with 30 RGB 3-in-1 SMD LEDs. It
Platine IN optoisoliert Platine IN Platine OUT can be controlled directly with DMX-512. Adjustable to 15 segments (2 LEDs = 1 pixel), 5 segments
(Einspeiseplatine) (Einspeiseplatine) PCB OUT (6 LEDs = 1 pixel), 3 segments (10 LEDs = 1 pixel) or 1 segment (30 LEDs = 1 pixel). Addressing is effected
PCB IN opto-isolated PCB IN (Supply PCB)
by autoaddressing or manually with 3 micro buttons. The strips can be plugged together via special PCB
connectors. After 8 strips at a time the power supply for the next 8 strips can be connected to a terminal on
the strip without needing a special supply PCB.

Technical Data Photometric Data
IP classification: IP20 LED type: EVERLIGHT SMD RGB 3-in-1 LEDs
Power source: 24 VDC Luminous flux: red 60 Lumen
Electrical connection: 2x PCB connector green 140 Lumen
blue
40 Lumen
Maximum quantity per per power input: 8 strips r+g+b (white) 220 Lumen
power input: per DMX universe: max. 170 strips Wave length: red 620 nm
Average lifetime: 50.000 h at L 80 /B 10 green 525 nm
Operating temperature –10° C till +45° C blue 470 nm
range: Beam angle: 120°
Width x height: 22 x 14 mm Due to conditions of production photometric data can vary from
production batch to production batch within the EU directive.

Zubehör / Accessories Produkttypen / Product Type
Artikel-Nr. Bezeichnung Artikel-Nr. Farbe Länge LED Anzahl LED Leistung Leistungsaufnahme* Gewicht EEK
order code description order code colour length LED pcs LED power Power consumption* weight EEC
L690341 Platine IN optoisoliert (Einspeiseplatine) L690340 RGB 42 cm 30 12 Watt 9,5 Watt 0,05 kg G
PCB IN opto-isolated (Supply PCB)
L690342 Platine IN (Einspeiseplatine) *Tatsächliche Leistungsaufnahme / Actual power consumption
PCB IN (Supply PCB)
L690343 Platine OUT
PCB OUT
Netzteile: ab Seite 848
Kabel: ab Seite 876
Profile: ab Seite 170
power supplies: from page 848
cables: from page 876
profiles: from page 170
