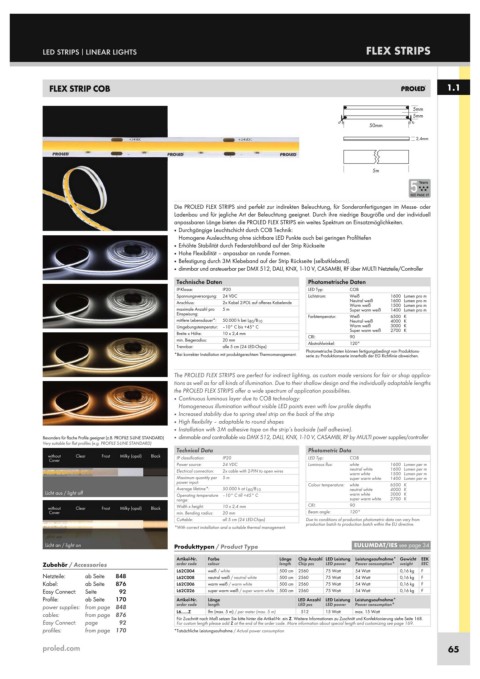

Page 25 - Becker Licht - Stripe & Kanäle

LED STRIPS | LINEAR LIGHTS FLEX STRIPS

FLEX STRIP COB 1.1

5mm
5mm
50mm
2,4mm

5m
Years
SEE PAGE 37
Die PROLED FLEX STRIPS sind perfekt zur indirekten Beleuchtung, für Sonderanfertigungen im Messe- oder
Ladenbau und für jegliche Art der Beleuchtung geeignet. Durch ihre niedrige Baugröße und der individuell
anpassbaren Länge bieten die PROLED FLEX STRIPS ein weites Spektrum an Einsatzmöglichkeiten.
■ Durchgängige Leuchtschicht durch COB Technik:
Homogene Ausleuchtung ohne sichtbare LED Punkte auch bei geringen Profiltiefen
■ Erhöhte Stabilität durch Federstahlband auf der Strip Rückseite
■ Hohe Flexibilität – anpassbar an runde Formen.
■ Befestigung durch 3M Klebeband auf der Strip Rückseite (selbstklebend).
■ dimmbar und ansteuerbar per DMX 512, DALI, KNX, 1-10 V, CASAMBI, RF über MULTI Netzteile/Controller
Technische Daten Photometrische Daten
IP-Klasse: IP20 LED Typ: COB
Spannungsversorgung: 24 VDC Lichtstrom: Weiß 1600 Lumen pro m
Anschluss: 2x Kabel 2-POL auf offenes Kabelende Neutral weiß 1600 Lumen pro m
Warm weiß
1500 Lumen pro m
maximale Anzahl pro 5 m Super warm weiß 1400 Lumen pro m
Einspeisung: Farbtemperatur: Weiß 6500 K
mittlere Lebensdauer*: 50.000 h bei L 80 /B 10 Neutral weiß 4000 K
Umgebungstemperatur: –10° C bis +45° C Warm weiß 3000 K
2700 K
Super warm weiß
Breite x Höhe: 10 x 2,4 mm CRI: 90
min. Biegeradius: 20 mm
Trennbar: alle 5 cm (24 LED-Chips) Abstrahlwinkel: 120°
*Bei korrekter Installation mit produktgerechtem Thermomanagement. Photometrische Daten können fertigungsbedingt von Produktions-
serie zu Produktionsserie innerhalb der EG Richtlinie abweichen.
The PROLED FLEX STRIPS are perfect for indirect lighting, as custom made versions for fair or shop applica-
tions as well as for all kinds of illumination. Due to their shallow design and the individually adaptable lengths
the PROLED FLEX STRIPS offer a wide spectrum of application possibilities.
■ Continuous luminous layer due to COB technology:
Homogeneous illumination without visible LED points even with low profile depths
■ Increased stability due to spring steel strip on the back of the strip
■ High flexibility – adaptable to round shapes
■ Installation with 3M adhesive tape on the strip’s backside (self adhesive).
Besonders für flache Profile geeignet (z.B. PROFILE S-LINE STANDARD) ■ dimmable and controllable via DMX 512, DALI, KNX, 1-10 V, CASAMBI, RF by MULTI power supplies/controller
Very suitable for flat profiles (e.g. PROFILE S-LINE STANDARD)
Technical Data Photometric Data
without Clear Frost Milky (opal) Black IP classification: IP20 LED Typ: COB
Cover
Power source: 24 VDC Luminous flux: white 1600 Lumen per m
Electrical connection: 2x cable with 2-PIN to open wires neutral white 1600 Lumen per m
1500 Lumen per m
warm white
Maximum quantity per 5 m super warm white 1400 Lumen per m
power input: Colour temperature: white 6500 K
Average lifetime*: 50.000 h at L 80 /B 10 neutral white 4000 K
Licht aus / light off Operating temperature –10° C till +45° C warm white 3000 K
range: super warm white 2700 K
without Clear Frost Milky (opal) Black Width x height: 10 x 2,4 mm CRI: 90
Cover min. Bending radius: 20 mm Beam angle: 120°
Cuttable: all 5 cm (24 LED-Chips) Due to conditions of production photometric data can vary from
*With correct installation and a suitable thermal management. production batch to production batch within the EU directive.
Licht an / light on Produkttypen / Product Type EULUMDAT/IES see page 34
Artikel-Nr. Farbe Länge Chip Anzahl LED Leistung Leistungsaufnahme* Gewicht EEK
Zubehör / Accessories order code colour length Chip pcs LED power Power consumption* weight EEC
L62C004 weiß / white 500 cm 2560 75 Watt 54 Watt 0,16 kg F
Netzteile: ab Seite 848 L62C008 neutral weiß / neutral white 500 cm 2560 75 Watt 54 Watt 0,16 kg F
Kabel: ab Seite 876 L62C006 warm weiß / warm white 500 cm 2560 75 Watt 54 Watt 0,16 kg F
Easy Connect: Seite 92 L62C026 super warm weiß / super warm white 500 cm 2560 75 Watt 54 Watt 0,16 kg F
Profile: ab Seite 170 Artikel-Nr. Länge LED Anzahl LED Leistung Leistungsaufnahme*
power supplies: from page 848 order code length LED pcs LED power Power consumption*
cables: from page 876 L6......Z lfm (max. 5 m) / per meter (max. 5 m) 512 15 Watt max. 15 Watt
Für Zuschnitt nach Maß setzen Sie bitte hinter die Artikel-Nr. ein Z. Weitere Informationen zu Zuschnitt und Konfektionierung siehe Seite 168.
Easy Connect: page 92 For custom length please add Z at the end of the order code. More information about special length and customizing see page 169.
profiles: from page 170 *Tatsächliche Leistungsaufnahme / Actual power consumption
proled.com 65
