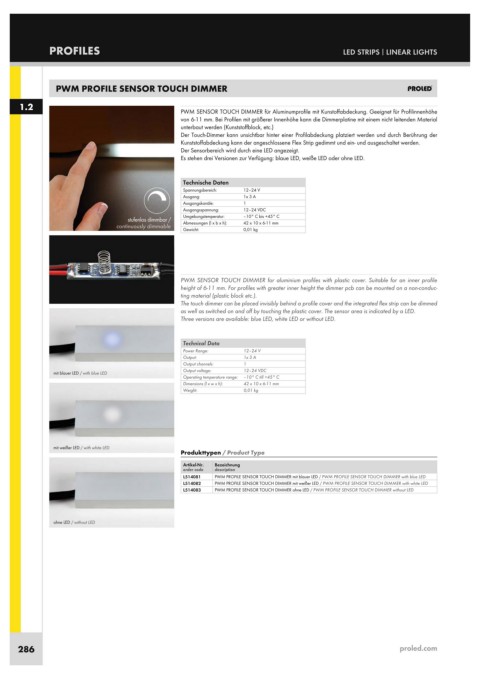

Page 246 - Becker Licht - Stripe & Kanäle

PROFILES LED STRIPS | LINEAR LIGHTS

PWM PROFILE SENSOR TOUCH DIMMER

1.2
PWM SENSOR TOUCH DIMMER für Aluminumprofile mit Kunstoffabdeckung. Geeignet für Profilinnenhöhe
von 6-11 mm. Bei Profilen mit größerer Innenhöhe kann die Dimmerplatine mit einem nicht leitenden Material
unterbaut werden (Kunststoffblock, etc.)
Der Touch-Dimmer kann unsichtbar hinter einer Profilabdeckung platziert werden und durch Berührung der
Kunststoffabdeckung kann der angeschlossene Flex Strip gedimmt und ein- und ausgeschaltet werden.
Der Sensorbereich wird durch eine LED angezeigt.
Es stehen drei Versionen zur Verfügung: blaue LED, weiße LED oder ohne LED.

Technische Daten
Spannungsbereich: 12–24 V
Ausgang: 1x 3 A
Ausgangskanäle: 1
Ausgangsspannung: 12–24 VDC
stufenlos dimmbar / Umgebungstemperatur: –10° C bis +45° C
continuously dimmable Abmessungen (l x b x h): 42 x 10 x 6-11 mm
Gewicht:
0,01 kg

PWM SENSOR TOUCH DIMMER for aluminium profiles with plastic cover. Suitable for an inner profile
height of 6-11 mm. For profiles with greater inner height the dimmer pcb can be mounted on a non-conduc-
ting material (plastic block etc.).
The touch dimmer can be placed invisibly behind a profile cover and the integrated flex strip can be dimmed
as well as switched on and off by touching the plastic cover. The sensor area is indicated by a LED.
Three versions are available: blue LED, white LED or without LED.

Technical Data
Power Range: 12–24 V
Output: 1x 3 A
Output channels: 1
Output voltage: 12–24 VDC
mit blauer LED / with blue LED
Operating temperature range: –10° C till +45° C
Dimensions (l x w x h): 42 x 10 x 6-11 mm
Weight: 0,01 kg

mit weißer LED / with white LED
Produkttypen / Product Type
Artikel-Nr. Bezeichnung
order code description
L514081 PWM PROFILE SENSOR TOUCH DIMMER mit blauer LED / PWM PROFILE SENSOR TOUCH DIMMER with blue LED
L514082 PWM PROFILE SENSOR TOUCH DIMMER mit weißer LED / PWM PROFILE SENSOR TOUCH DIMMER with white LED
L514083 PWM PROFILE SENSOR TOUCH DIMMER ohne LED / PWM PROFILE SENSOR TOUCH DIMMER without LED

ohne LED / without LED

286 proled.com
