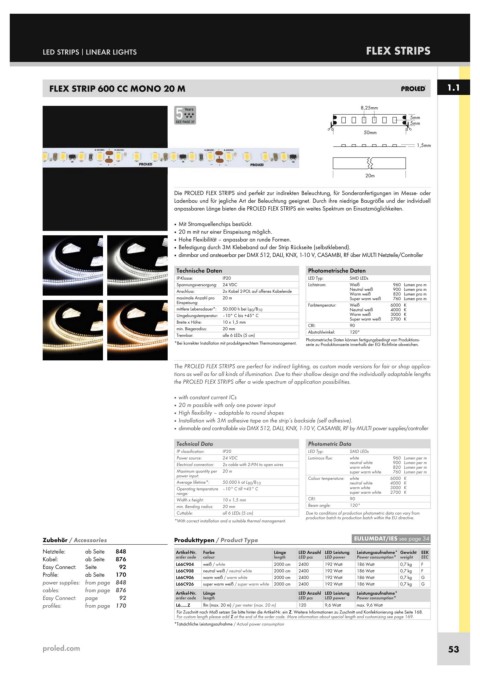

Page 13 - Becker Licht - Stripe & Kanäle

LED STRIPS | LINEAR LIGHTS
FLEX STRIP 600 CC MONO 20 M
Zubehör / Accessories
Netzteile: ab Seite 848
Kabel: ab Seite 876
Easy Connect: Seite 92
Profile: ab Seite 170
power supplies: from page 848
cables: from page 876
Easy Connect: page 92
profiles: from page 170
proled.com
FLEX STRIPS
1.1
Years
SEE PAGE 37
Die PROLED FLEX STRIPS sind perfekt zur indirekten Beleuchtung, für Sonderanfertigungen im Messe- oder
Ladenbau und für jegliche Art der Beleuchtung geeignet. Durch ihre niedrige Baugröße und der individuell
anpassbaren Länge bieten die PROLED FLEX STRIPS ein weites Spektrum an Einsatzmöglichkeiten.
■ Mit Stromquellenchips bestückt.
■ 20 m mit nur einer Einspeisung möglich.
■ Hohe Flexibilität – anpassbar an runde Formen.
■ Befestigung durch 3M Klebeband auf der Strip Rückseite (selbstklebend).
■ dimmbar und ansteuerbar per DMX 512, DALI, KNX, 1-10 V, CASAMBI, RF über MULTI Netzteile/Controller
Technische Daten Photometrische Daten
IP-Klasse: IP20 LED Typ: SMD LEDs
Spannungsversorgung: 24 VDC Lichtstrom: Weiß 960 Lumen pro m
Anschluss: 2x Kabel 2-POL auf offenes Kabelende Neutral weiß 900 Lumen pro m
Warm weiß
820 Lumen pro m
maximale Anzahl pro 20 m Super warm weiß 760 Lumen pro m
Einspeisung: Farbtemperatur: Weiß 6000 K
mittlere Lebensdauer*: 50.000 h bei L 80 /B 10 Neutral weiß 4000 K
Umgebungstemperatur: –10° C bis +45° C Warm weiß 3000 K
2700 K
Super warm weiß
Breite x Höhe: 10 x 1,5 mm CRI: 90
min. Biegeradius: 20 mm
Trennbar: alle 6 LEDs (5 cm) Abstrahlwinkel: 120°
*Bei korrekter Installation mit produktgerechtem Thermomanagement. Photometrische Daten können fertigungsbedingt von Produktions-
serie zu Produktionsserie innerhalb der EG Richtlinie abweichen.
The PROLED FLEX STRIPS are perfect for indirect lighting, as custom made versions for fair or shop applica-
tions as well as for all kinds of illumination. Due to their shallow design and the individually adaptable lengths
the PROLED FLEX STRIPS offer a wide spectrum of application possibilities.
■ with constant current ICs
■ 20 m possible with only one power input
■ High flexibility – adaptable to round shapes
■ Installation with 3M adhesive tape on the strip’s backside (self adhesive).
■ dimmable and controllable via DMX 512, DALI, KNX, 1-10 V, CASAMBI, RF by MULTI power supplies/controller
Technical Data Photometric Data
IP classification: IP20 LED Typ: SMD LEDs
Power source: 24 VDC Luminous flux: white 960 Lumen per m
Electrical connection: 2x cable with 2-PIN to open wires neutral white 900 Lumen per m
warm white
820 Lumen per m
Maximum quantity per 20 m super warm white 760 Lumen per m
power input: Colour temperature: white 6000 K
Average lifetime*: 50.000 h at L 80 /B 10 neutral white 4000 K
Operating temperature –10° C till +45° C warm white 3000 K
range: super warm white 2700 K
Width x height: 10 x 1,5 mm CRI: 90
min. Bending radius: 20 mm Beam angle: 120°
Cuttable: all 6 LEDs (5 cm) Due to conditions of production photometric data can vary from
*With correct installation and a suitable thermal management. production batch to production batch within the EU directive.
Produkttypen / Product Type EULUMDAT/IES see page 34
Artikel-Nr. Farbe Länge LED Anzahl LED Leistung Leistungsaufnahme* Gewicht EEK
order code colour length LED pcs LED power Power consumption* weight EEC
L66C904 weiß / white 2000 cm 2400 192 Watt 186 Watt 0,7 kg F F
192 Watt
2000 cm
2400
neutral weiß / neutral white
L66C908
0,7 kg
186 Watt
L66C906 warm weiß / warm white 2000 cm 2400 192 Watt 186 Watt 0,7 kg G
L66C926 super warm weiß / super warm white 2000 cm 2400 192 Watt 186 Watt 0,7 kg G
Artikel-Nr. Länge LED Anzahl LED Leistung Leistungsaufnahme*
order code length LED pcs LED power Power consumption*
L6......Z lfm (max. 20 m) / per meter (max. 20 m) 120 9,6 Watt max. 9,6 Watt
Für Zuschnitt nach Maß setzen Sie bitte hinter die Artikel-Nr. ein Z. Weitere Informationen zu Zuschnitt und Konfektionierung siehe Seite 168.
For custom length please add Z at the end of the order code. More information about special length and customizing see page 169.
*Tatsächliche Leistungsaufnahme / Actual power consumption
53
